Amstrad/Schneider CPC első lépések


Nagyon sok levelet és üzenetet kapunk Amstrad/Schneider CPC számítógépek alapvető használatával kapcsolatban.
Alábbiakban megpróbáljuk pár sorban összefoglalni a legfontosabb tudnivalókat.

Attól mindenkit óvunk, hogy ezeket a számítógépeket felújítás nélkül használja, vagy akár ellenőrzés nélkül bekapcsolja.
Sőt, azon gyűjtők, akik felhalmozva tárolják ezeket a gépeket, szinte biztosak lehetnek abban, hogy azok már halottak...

Az Amstrad CPC számítógép angol fejlesztésű, melyet későbbiekben felvásárolta a Schneider.
A CPC 464-et két színvilágban lehetett kapni, a zöld billentyűzetes változat az eredeti angol, míg a szürke már a felvásárolt Schneider. Alapvetően a két változat között nincs különbség.
A CPC 464-et követte a 664 és a 6128. A 464 esetében beépített kazettás adatmagnó, míg a 664 és 6128 esetében 3"-os floppy drive van beépítve.
A CPC-hez GT64 (későbbiekben GT65) monokróm zöld és CTM640 (későbbiekben CTM644) RGB színes monitor is kapható volt.

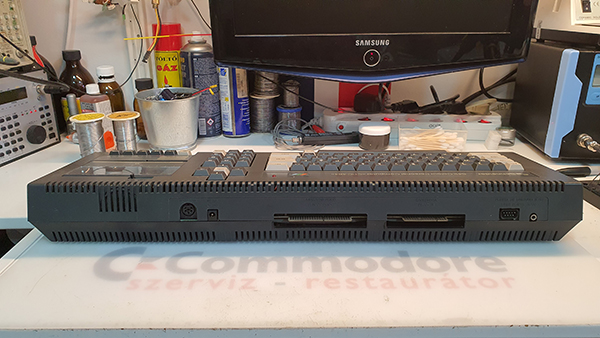

Természetesen mindegyik változat tartalmaz egy RGB kimenetet, így színes LCD-re is köthetőek voltak.
Normál Video kimenettel nem rendelkeztek, így ehhez RGB kábelt kellett gyártani, vagy készen vásárolni.

A CPC számítógépek +5V DC 2A tápegységgel működnek, de normál polaritással! Ez azt jelenti, hogy a külső köpeny a -, míg a belső mag a + (a Commodore 16, 116, Enterrise 64/128, ZX Spectrum 16/48/+ mindegyike fordított polaritású! Erre nagyon kell figyelni!).

A CPC egyik problémája a billentyűzet fólia, ugyanis mindegyik változatot fóliával szerelték.
Így, ha valamely gomb nem működik, akkor az nem géphiba, hanem fólia. Fóliát beszerezni már nem olyan egyszerű, Ebay-en néha kapható.

A Magnó mechanika annyira nem rossz, karbantartást követően az még sokáig működni fog.
A 3"-os floppymeghajtó viszont annál kritikusabb, ha működik is, akkor nem sokáig. Mivel a fellelhető 3"-os lemezek szinte mindegyike hibás, így otthoni körülmények között nehéz eldönteni, hogy a meghajtó, vagy a lemez rossz. Maga a floppymeghajtó szíjhajtású, így a szíj benne biztosan elnyúlt, azt előbb cserélni kell, addig nincs értelme semmilyen tesztnek. Alapvetően a floppymeghajtókat mindet érdemes kicserélni mai modern GOTEK-re.

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464 GT65 monokróm zöld monitorral

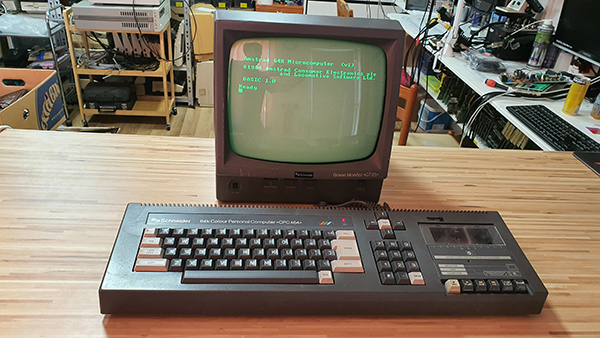

Schneider CPC 464 GT65 monokróm zöld monitorral

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464 RGB Video-Audio kábellel

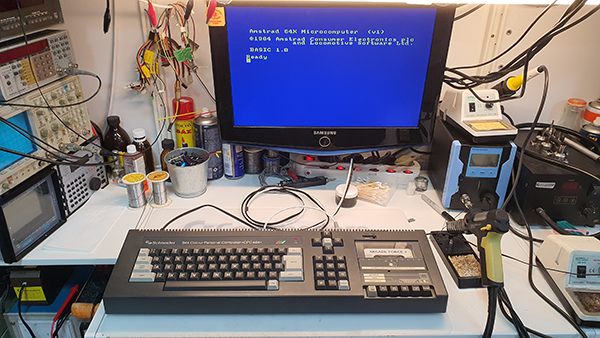

Schneider CPC 464 RGB Video-Audio kábellel

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464

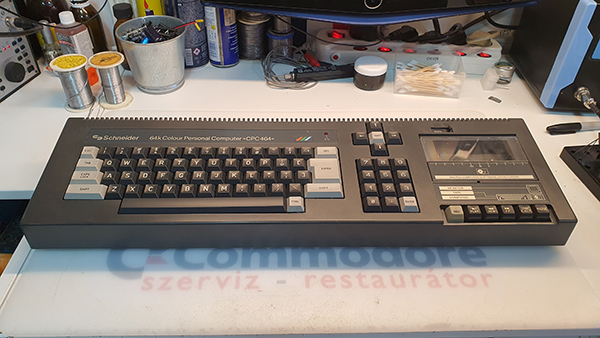

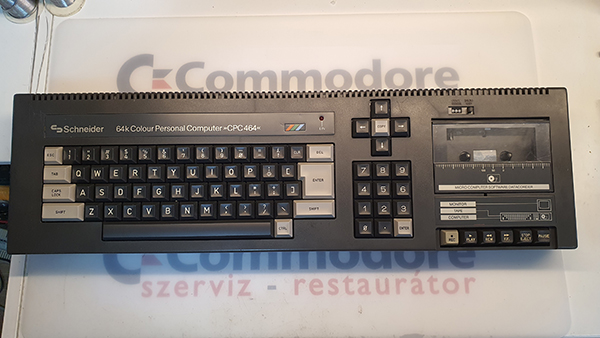

Schneider CPC 464

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464 RGB Video és táp aljzat

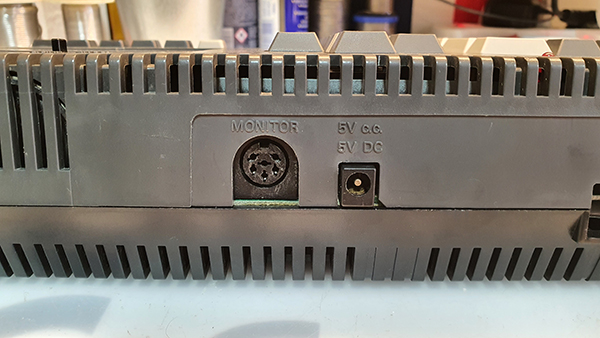

Schneider CPC 464 RGB Video és táp aljzat

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464 belső hangerőszabályzó és bekapcsoló gomb

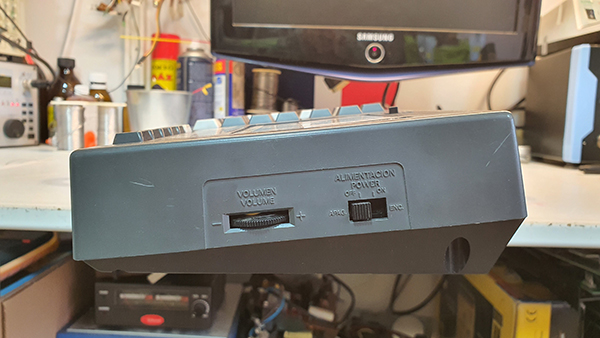

Schneider CPC 464 belső hangerőszabályzó és bekapcsoló gomb

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 6128

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 6128

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 6128

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 6128

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 6128

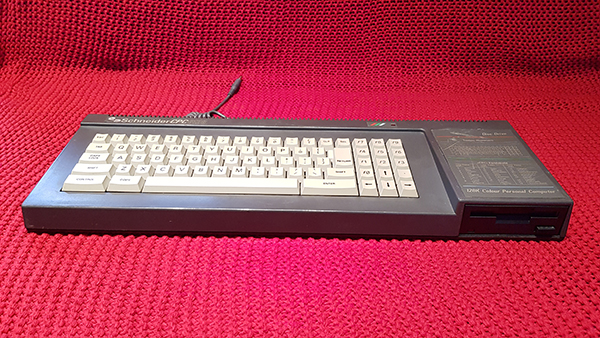

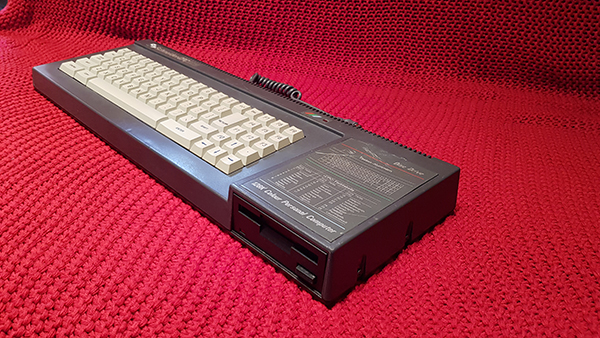

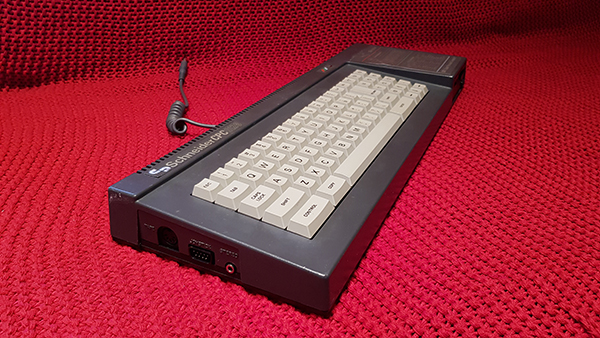

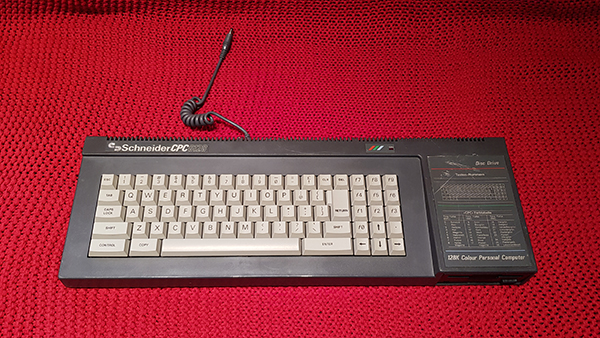

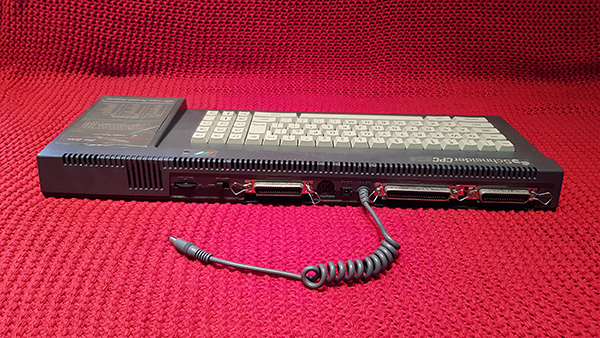

Schneider CPC 6128

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464 billentyűzet fólia

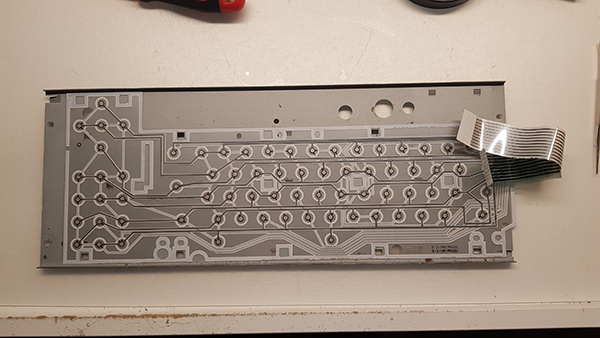

Schneider CPC 464 billentyűzet fólia

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 6128 billentyűzet fólia

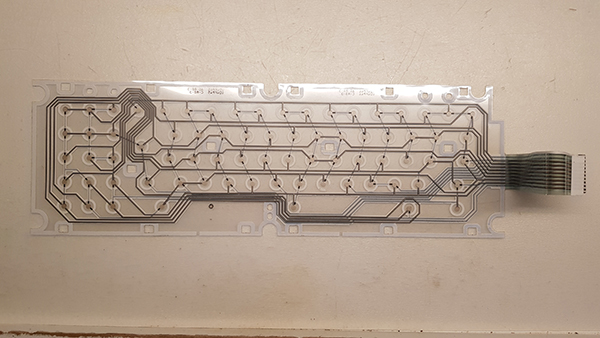

Schneider CPC 6128 billentyűzet fólia

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464 belső magnó

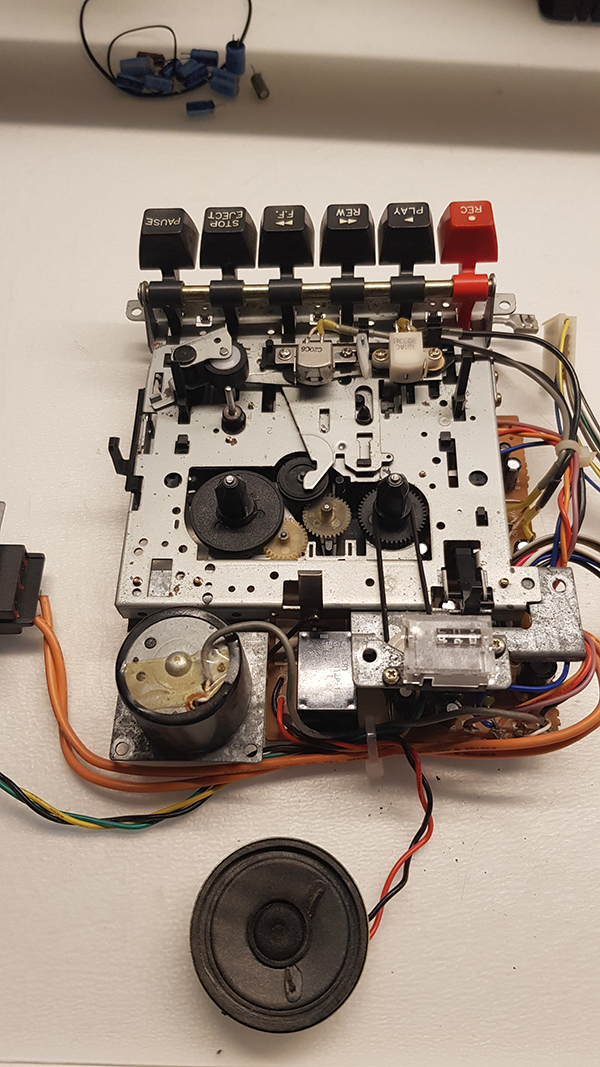

Schneider CPC 464 belső magnó

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 6128 3" floppy drive

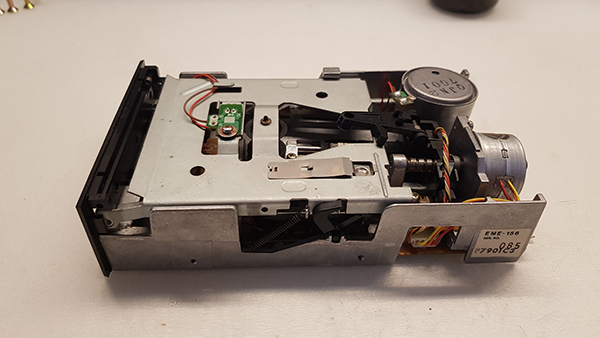

Schneider CPC 664 és 6128 3" floppy drive

Bekapcsolást követően a magnó alapból nem használható, amennyiben ki szeretnénk próbálni, akkor a SHIFT és ENTER billentyűket kell megnyomnunk.

Amstrad/Schneider CPC program gyűjtemény letöltése:
Amstrad/Schneider CPC programgyűjtemény

használat belső magnóval
Az Amstrad CPC 464 és Schneider CPC 464 rendelkezik beépített adatmagnóval.

Bekapcsolást követően a képernyőn "READY" üzenet jelenik meg.
Továbblépéshez írjuk be a RUN", majd nyomjuk meg az ENTER-t és a magnó PLAY gombját. Természetesen használhatjuk a fentebb írt gyorsbillentyűket is SHIFT és ENTER

A magnónak el kell indulnia és ki kell írnia a képernyőre a betölteni kívánt játék/program nevét.
Ezt követően betöltéskor a képernyőn grafikát is kell látnunk, ahogy betöltődik a program.
Ahogy befejeződött a betöltés, a játék/program automatikusan elindul.

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464 Stunt Car betöltése kazettáról

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464 Stunt Car betöltése kazettáról

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464 Stunt Car betöltése kazettáról

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464 Stunt Car betöltése kazettáról

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464 Stunt Car betöltése kazettáról

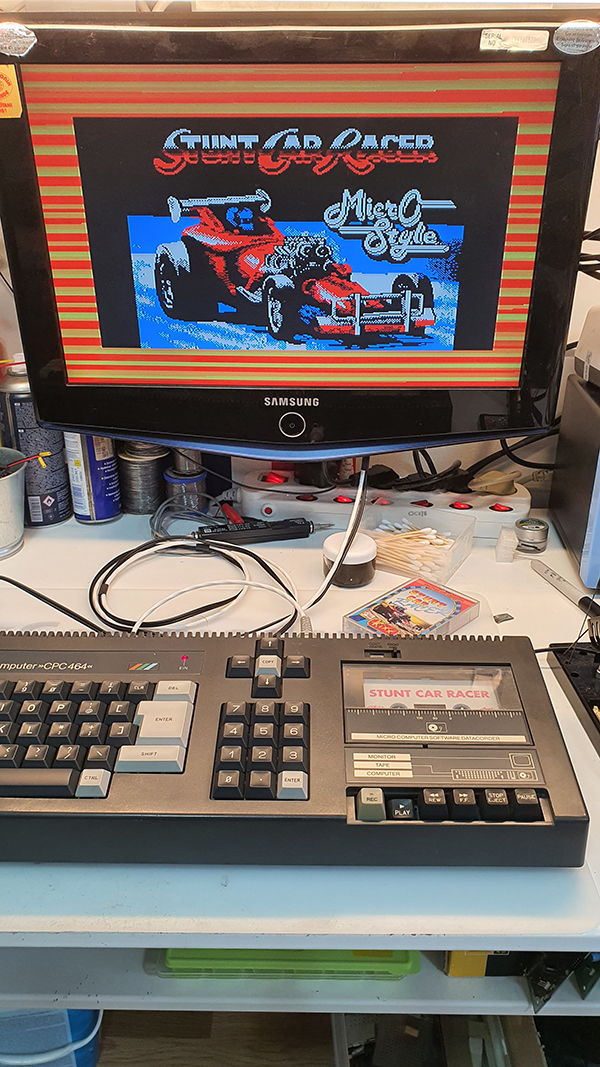

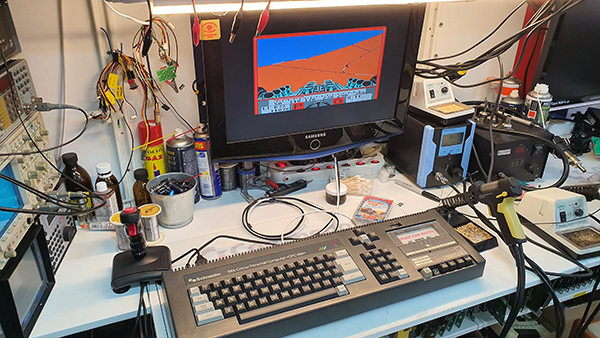

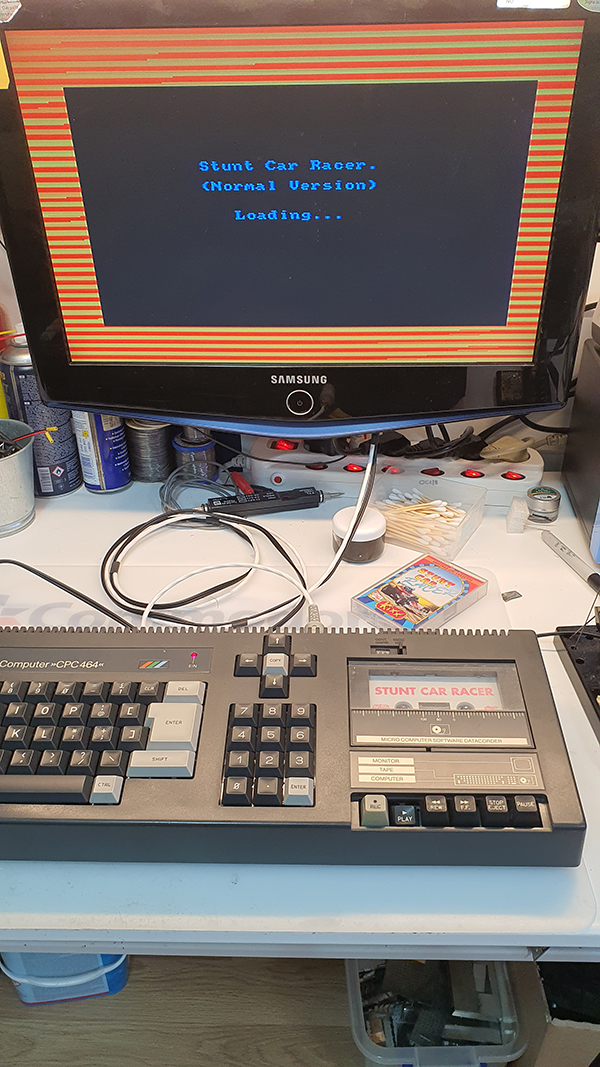

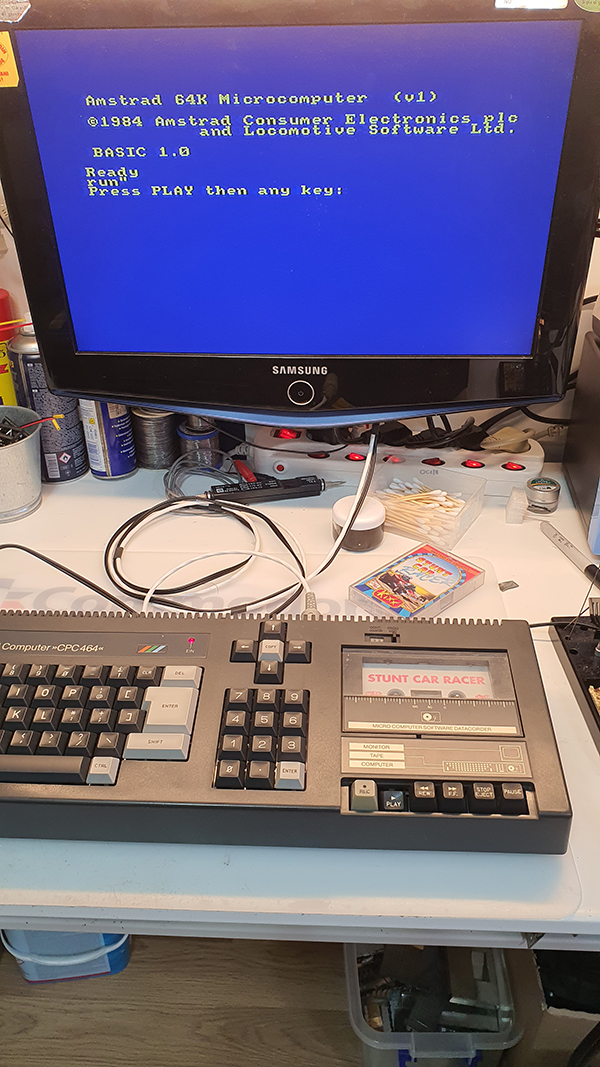

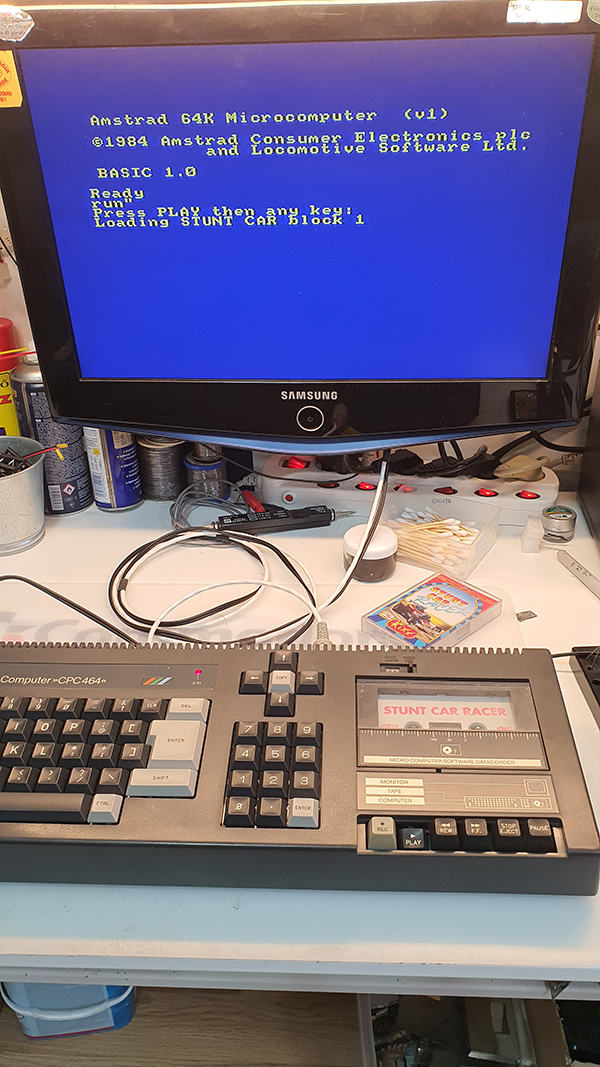

Schneider CPC 464 Stunt Car betöltése kazettáról

használat kazetta adapterrel
Alternatív megoldás lehet még a kazetta adapter. Főként azért is, mert az adapter pl. telefonra, vagy számítógép hangszóró kimenetére ráköthető.
Ezt követően már csak a hangfájlt kell lejátszani és már be is tud töltődni a játék. Előnye még annyi, hogy külön tápegységet nem igényel.

Egyszerűen helyezzük be a kazetta helyére, majd nyomjuk meg a PLAY gombot és telefonunkról, vagy számítógépünkről játsszuk le a fájlt.
Azért nagy valószínűséggel a hangerővel játszanunk kell, nehogy alacsony legyen a jel lejátszáskor.

kazetta adapter

kazetta adapter
kazetta adapter

Vezetékes kazetta adapter jó alternatívája lehet egy Bluetooth kazetta adapter. Adapter akkumulátorral rendelkezik, így azt néha tölteni is szükséges.

Bluetooth kazetta adapter

Bluetooth kazetta adapter
Bluetooth kazetta adapter

használat belső 3"-os floppy meghajtóval
A Schneider CPC 664 és 6128 rendelkezik beépített 3"-os floppy meghajtóval.

Lemeztartalom listázása:
Gépeljük be a CAT majd nyomjunk egy ENTER-t.

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC floppy lemeztartalom listázása

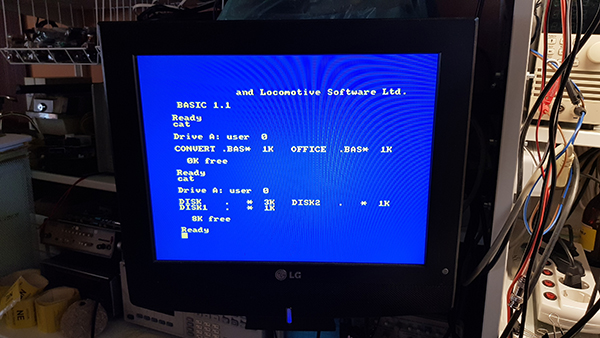

Schneider CPC floppy lemeztartalom listázása
Fájl betöltése:
Gépeljük be a RUN"(fájlnév).BAS/BIN majd nyomjuk meg a RETURN gombot.
Alapvetően a .BAS és .BIN kiterjesztésű fájlok indíthatóak el.
Az operációs rendszer nem érzékeny a kis- nagybetűkre, így mindegy hogyan írjuk be.

Lemez formázása:
Sajnos, ezt BASIC-ből közvetlenül nem tudjuk megtenni. Ehhez szükséges egy CP/M lemez, melyet előbb be kell tölteni, majd ott F4-et választva tudjuk a lemezt formázni (és egyébb lemezműveleteket végezni).

Amennyiben rendelkezünk ZX Spectrum 3-al, akkor ott közvetlenül tudjuk a lemezt formázni, nincs szükség plusz operációs környezetre.

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, ZX Spectrum +3-al 3" floppy lemez közvetlen formázása

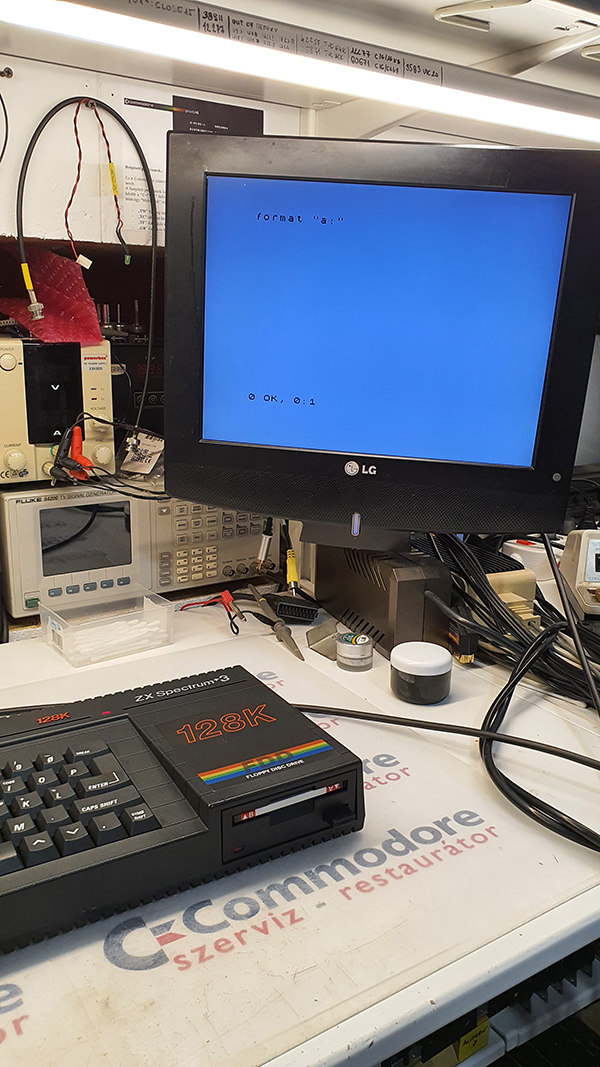

ZX Spectrum +3-al 3"-os floppy lemez közvetlen formázása

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, ZX Spectrum +3-al 3" floppy lemeztartalom listázása
ZX Spectrum +3-al 3"-os floppy lemeztartalom listázása

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, CPC 3" floppy gyári játéklemez

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, CPC 3" floppy gyári játéklemez

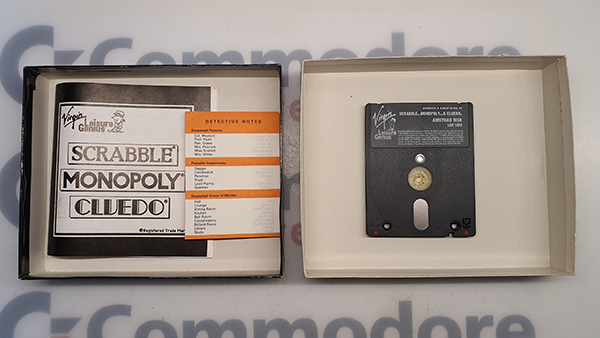

CPC 3"-os floppy gyári játéklemez

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, CPC 3" floppy lemez

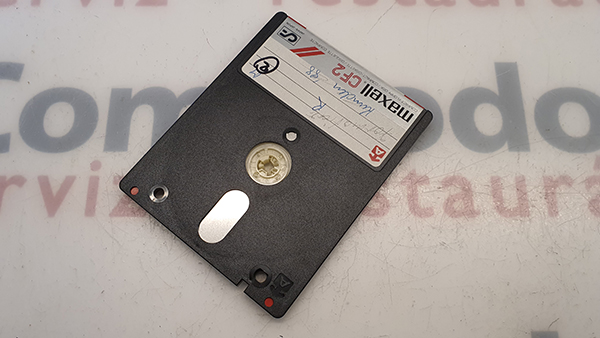

CPC 3"-os floppy lemez

joystick
A CPC rendelkezik Joystick aljzattal, amihez normál Commodore Joystick használható.

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464 hátsó portok

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464 joystick portok

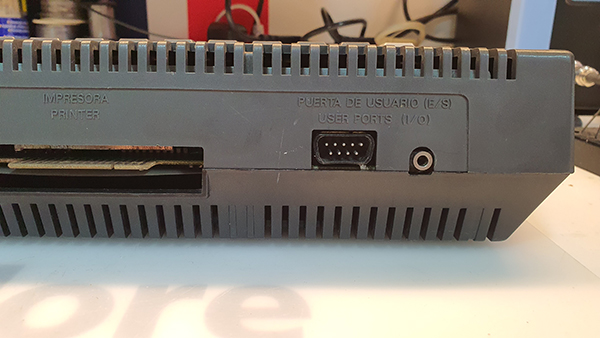

Schneider CPC 464 joystick port


Amstrad/Schneider gépekhez is nagyon jól használhatóak a Commodore joystick-ok.

A joystickok között két alapvető elven működő kapcsolást különböztetünk meg, egyik a lapérintős (ez a halk mozgású), míg a másik a rúgós (kattogós mozgású). Javításukhoz alkatrészeket már nem gyártanak, így alkatrészeket csak meglévő, „elromlott” joystickokból lehet kinyerni.

A lapérintő egyik meghibásodása, hogy maga a kis lapocska (amit nyomunk), elreped, rugalmasságát elveszíti és így kevésbé érintkezik. Rugós esetben a rugó (amit nyomunk), megnyúlik, vagy elpattan. Ez utóbbi esetben az is gondot jelent, hogy a rugót mozgató érintkezőlap mozgó részén a galvanizálás elkopik, így annak vezetőképessége megszűnik. Mostanában sokszor tapasztaljuk, hogy joystick-unk kattog, mégsem megy valamelyik irány, vagy tűzgomb. Javítani a komplett irány, vagy tűz egység cseréjével lehet, de kérdés, hogy amit kibontunk az is meddig fog még működni?

Joystick vásárlást, csak úgy javaslunk, ha viszünk magunkkal egy számítógépet és konkrétan azon próbáljuk ki. Ellenkező esetben, csak pénzkidobás lehet a vásárlás, aztán vitatkozhatunk az eladóval... ilyen hirdetéseknél elszaporodott a „teszteletlen” kifejezés.

Commodore Szerviz és Restaurátor | Commodore joystick-ok
Commodore joystick-ok

új joystick
A ZX Spectrum gépekhez is nagyon jól használhatóak a Commodore joystick-ok.

Commodore (ZX Spectrum, Amstrad/Schneider, Enterprise, Videoton TVC) számítógépekhez készítenek új joystick-at.
Kicsit szkeptikus volt mikor ügyfeleim először rendeltek ezekből a modellekből, de meg kell mondja nagyon pozitívan csalódtam.

AMIGAstore által forgalmazott MATT joystick hasonlít inkább a megszokott formához. ebay-en értékesített arcade joystick, nevéből is adódóan, inkább a játéktermi formát hozza. Mind két joystick nagyon finoman és jól működik. Kényelmes 64-es és Amiga játékokhoz is. Ezekkel nyugodtan nyúzható Commodore 64-en az Olimpia.

Fogásra mindenki el tudja dönteni, hogy melyiket használná inkább. Egy biztos, hogy ezek az új gyártású joystick-ok jó ideig nyúzhatóak. Vásárláskor, én inkább ezt választanám.

MATT joystick-ról bővebben itt olvashatsz: amigastore.eu
ArcadeR joystick-ról bővebben itt olvashatsz: amigastore.eu

ArcadeR joystick-ról bővebben itt olvashatsz: ebay.com

Commodore Szerviz és Restaurátor | MATT Commodore joystick

Commodore Szerviz és Restaurátor | MATT Commodore joystick

Commodore Szerviz és Restaurátor | MATT Commodore joystick
MATT Commodore joystick

Commodore Szerviz és Restaurátor | 7031 arcader joystick, Commodore joystick

Commodore Szerviz és Restaurátor | 7031 arcader joystick, Commodore joystick

Commodore Szerviz és Restaurátor | 7031 arcader joystick, Commodore joystick

Commodore Szerviz és Restaurátor | 7031 arcader joystick, Commodore joystick

Commodore Szerviz és Restaurátor | 7031 arcader joystick, Commodore joystick

Commodore Szerviz és Restaurátor | 7031 arcader joystick, Commodore joystick

Commodore Szerviz és Restaurátor | 7031 arcader joystick, Commodore joystick

Commodore Szerviz és Restaurátor | 7031 arcader joystick, Commodore joystick

Commodore Szerviz és Restaurátor | 7031 arcader joystick, Commodore joystick

Commodore Szerviz és Restaurátor | 7031 arcader joystick, Commodore joystick
7031 arcader joystick, Commodore számítógépekhez

reset
A CPC számítógépek nem tartalmaznak beépített Reset gombot, így azt mindig ki, majd be kell kapcsolnunk használathoz.

hang
A CPC tartalmaz egy beépített hangszórót és hozzá egy hangerőszabályzót. Ezen keresztül hallhatjuk is a betöltött jeleket, nemcsak a játék hangját.

Hátoldalon a joystick port mellett van egy sztereó jack aljzat, amit beköthetünk a Video Scart kábelbe, így a hang közvetlenül a TV-n is hallható.

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464 szteró audio jack aljzat
Schneider CPC 464 szteró audio jack aljzat

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464 belső hangszóró hangerőszabályzó
Schneider CPC 464 belső hangszóró hangerőszabályzó

RF modulátor
A CPC-k nem tartalmaznak RF (rádió frekvenciás) kimenetet. Ezért készült hozzá egy RGB Video átalakító RF-re, viszont ebbe az eszközbe a hangot nem integrálták. Tehát a TV-n csak a kép fog megjelenni, a hang a számítógép belső hangszoróján fog szólni.

A Schneider MP2 nemcsak egy RF modulátor (átalakító), hanem egyben a számítógéphez a tápegység is.
Így elegendő csak ezt rádugni és a TV-t a C36-os csatonára hangolni. Az egy más kérdés, hogy ennek az eszköznek létjogosultsága nem igazán van már.

A Schneider MP2-es RF modulátor és tápegység a 464+, 6128+ készülékekhez nem használható.

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider MP2 RF modulátor és tápegység

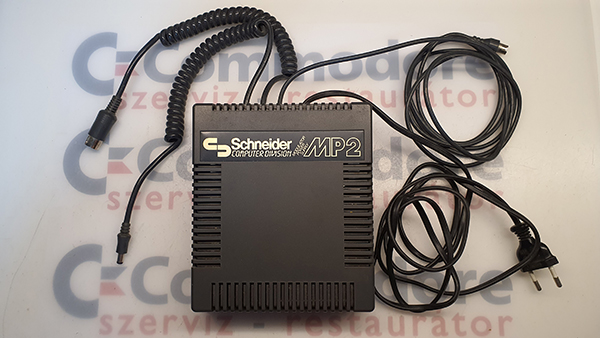

Schneider MP2 RF modulátor és tápegység

külső floppy drive
A CPC-hez készült külső 3"-os foppymeghajtó is. Ez a meghajtó használható a CPC 464 magnós változathoz és a 664, 6128 3"-os belső floppy-s gépekhez is.
Ez utóbbi esetében plusz meghajtóként.

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 3" külső floppy meghajtó

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 3" külső floppy meghajtó

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 3" külső floppy meghajtó

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 3" külső floppy meghajtó

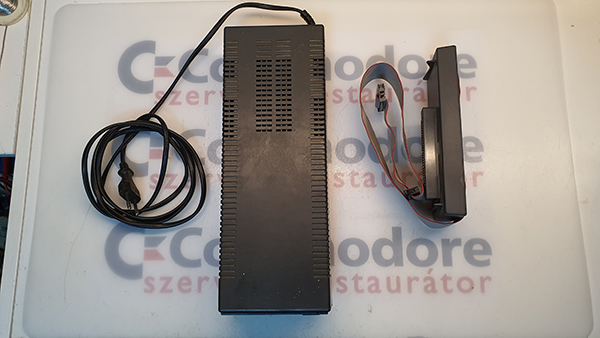

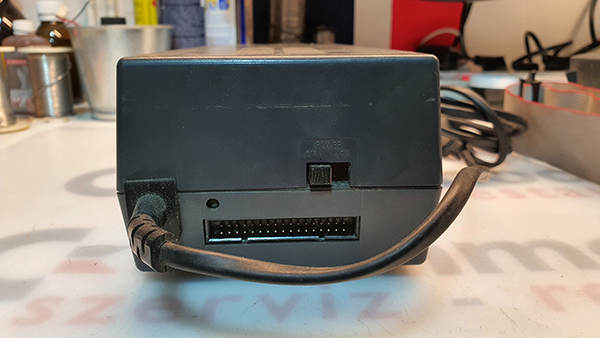

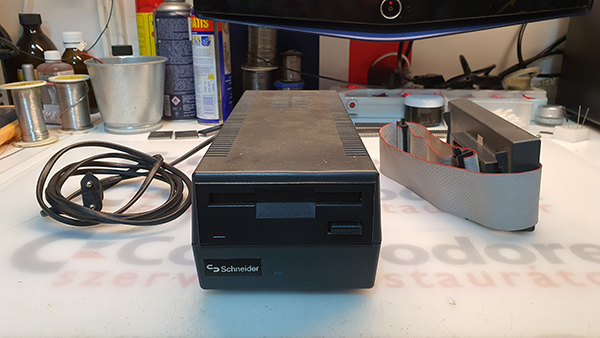

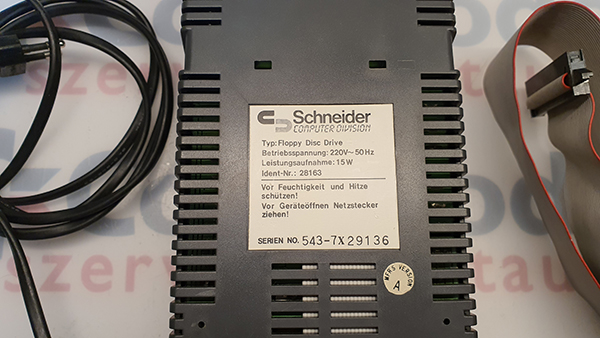

Schneider CPC 3"-os külső floppy meghajtó

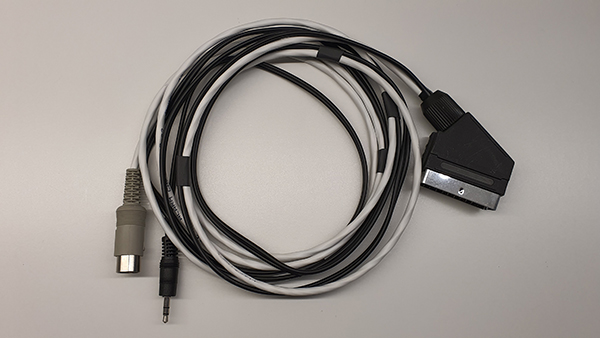

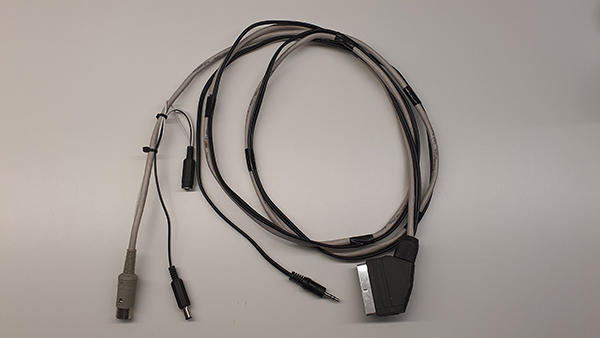

RGB SCART Video-Audio kábel
Amstrad és Schneider CPC-k esetében más és más Video-Audio kábeleket kell használnunk.

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Amstrad CPC 464 RGB SCART Video-Audio kábel

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Amstrad CPC 464 RGB SCART Video-Audio kábel bekötése

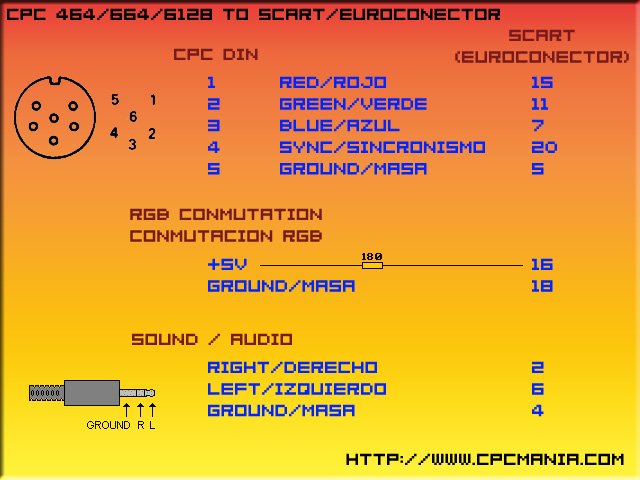

Amstrad CPC 464 RGB SCART Video-Audio kábel bekötése, melyhez szükséges a +5V DC a SCART csatlakozóba!
(A képen a géptípus elírás, ez az Amstrad CPC bekötése!)


Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Amstrad CPC 464, 664, 6128 RGB SCART Video-Audio kábel

Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464, 664, 6128 RGB SCART Video-Audio kábel bekötése

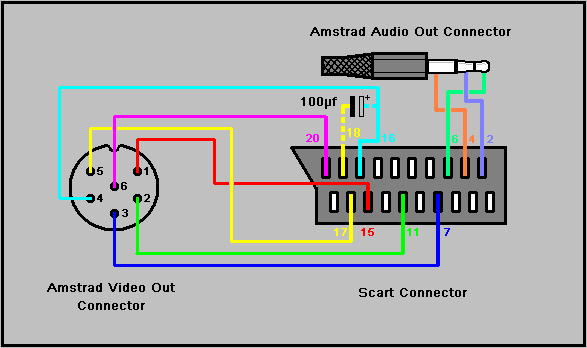

Schneider CPC 464, 664, 6128 RGB SCART Video-Audio kábel bekötése
(A képen a géptípus elírás, ez a Schneider CPC bekötése! +5V DC-re nincs szükség!)


Commodore Szerviz és Restaurátor | Amstrad/Schneider CPC első lépések, Schneider CPC 464+, 6128+ RGB SCART Video-Audio kábel bekötése

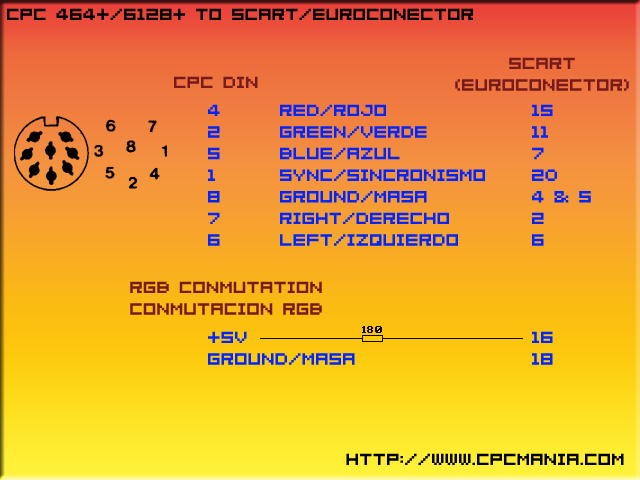

Schneider CPC 464+, 6128+ RGB SCART Video-Audio kábel bekötése
(+5V DC-re nincs szükség, hiába írja a rajz!)
