Commodore Amiga 500, 500+, 600 és 1200 mai modern tápegységek

csere, vagy nem csere
Ki ne gondolkozott volna el azon, hogy ezek a 30 éves tápegységek vajon használhatóak-e még a gépekhez? Mi történik, ha meghibásodnak, esetleg tönkremegy-e a gépünk is?

Ezek nagyon jó kérdések, de el kell keserítsünk mindenkit, mivel igen, tönkremegy/tönkre mehet a számítógépünk is.

A Commodore Amiga 500, 500+, 600 és 1200-as tápegységek egyaránt készültek vasmagos (nehéz) és kapcsolóüzemű (könnyű) kivitelben. Természetesen mindet próbálták fejleszteni az évek folyamán.
A vasmagos tápegységek valamelyik stabilizátor IC változatot használták, amelyek +5, +12 és -12V DC feszültségeket állítottak elő, viszont ezek nem rendelkeztek semmilyen védelemmel.
A kapcsolóüzemű tápegységeknél maga a kapcsolóüzem biztosít védelmet, de kizárólag a +5V DC-nek. A 12V-os ágakon csak egy polarizáló egyenirányító dióda és szűrőkondenzátor van. Így ezen az ágon nincs semmilyen védelem.
A kapcsolóüzemű tápegységeknél az utóbbi időben nagyon sok 12V-os ágon megszaladt feszültséggel találkoztunk. Ezek a feszültségértékek 13-16V körüliek voltak, de olyan is akadt, amit műterhelésre kötve lezuhant azonnal 0V-ra.

A 12V-os ág tönkremenetele egy okra vezethető vissza, a transzformátor 5V-os tekercse túlmelegedik (a nagy áramleadás miatt, ami akár 4,5A is lehet), és mindeközben a 12V-os tekercsről a lakkréteget leolvasztja/leégeti. A tekercs rétegei között ilyenkor fellépő zárlat miatt látszólagosan „lecsökkenhet” a menetszám, így a feszültségértékek megnőhetnek. Terhelés alatt a névleges feszültségértéket is elveszíthetik. Mivel ezek kezdetleges kapcsolóüzemű tápok, egyszerűen nem találtunk rá más magyarázatot.

(Erről a problémáról itt olvashat részletesebben: facbook 2020.09.24. poszt)

A számítógépeket úgy tervezék, hogy ezek a feszültségek direktbe kerülnek az összes IC-re, így egy–egy túlfeszültség azonnal tönkreteszi azokat. Külön védelmet ezekbe a lapokba nem terveztek.

Commodore 500 és 500+ esetében fekete képernyővel indul, POWER LED nem világít. Néha, olyan 10 másodperc után a POWER LED elindulhat. Ebben az esetben a lap nem menthető meg, vagy csak nagyon költségesen.
Commodore 600 és 1200-es esetében, bekapcsoláskor fekete képernyő és erőteljes brumm jelentkezik a hangszórón. Ezért is kell mindig az Audio részt is csatlakoztatni bekapcsolás előtt. Viszont itt jó hír, hogy a lap nem sérül. Persze a többszöri próbálkozás azért erre nem biztosíték.
Ezért javasoljuk, ha ilyen jelenség merül fel, akkor előbb a tápegység feszültségeit ellenőrizzük, mielőtt egy másik eszközön is kipróbálnánk azt. Amennyiben a +12V DC egy volttal is eltér, a tápegység elromlott!

de, akkor mit tehetünk?
Vásároljunk egy mai modern kapcsolóüzemű tápegységet! Ilyen tápegységeket itt lehet beszerezni: c64psu.com
keelog.com

(Commodore Amiga 500, 500+, 600 és 1200 esetében nem különböztetünk meg külön tápegységeket, azok mind használhatóak bármelyik típushoz. Arra azért figyeljünk, hogy HDD és gyorsítókártyás memóriabővítő esetén azért használjuk a +5V DC ágon 4,5A terhelhetőségű tápegységet.)

Kinézet és ár vonatkozásában mindenki eldöntheti melyiket vásárolja meg. Két dolgot viszont tudni kell ezekről a gyártmányokról.

Ezekben a tápegységekben, úgynevezett RPT-60B kompakt kapcsolóüzemű tápegységeket használnak, ami a +5V DC-re védett (rövidzár, túláram és túlfeszültség ellen). Viszont a +12V DC és -12V DC-re ezek nem védettek a túlfeszültség ellen.
Másik ilyen probléma a tervezett avulás. Vajon meddig fognak működni? 2, 3, 4 évig? Senki sem tudja. Ha tönkremennek, akkor a +12V DC ág megtarja-e a 12V-ot, vagy ismételten 13-16V megy ki rajtuk? Mert ebben az esetben ugyanott vagyunk, mint a Commodore gyári tápegységeknél.

Van egy alternatív lehetőségünk is. Lehet kapni olyan méretű kapcsolóüzemű tápegységet pl. MEAN WELL RT-50B, ami belefér a gyári tápegység házba. Így a kinézet megmarad, de ezzel azért kicsit barkácsolni kell. Arra azért mindenki figyeljen, ha ezt választja, hogy ezt meg lehet venni Kínából noname márkában, ami azért nem garancia, hogy később is rendesen fog működni. Ezen most ne spóroljon senki.
Amennyiben nem megy a barkácsolás, vagy nem biztos a kezében, akkor küldje el nekünk, és egy–két napon belül visszaküldjük összerakva.

MEAN WELL RT-50B kapcsolóüzemű tápegységet itt lehet beszerezni: meanwell.hu

Egy biztos, ezek még mindig üzembiztosabb tápegységek, mint az eredetiek. Az elhangzott elméleti problémák ellenére, mindenkit ösztönzünk ezek használatára.

pro és kontra
Összességében a régi, több mint 25 éves Amiga 500, 600, 1200 tápegységeket érdemes lecserélni modernebb, mai tápegységekre. Igazából ez nem is lehet kérdés.

Az, hogy a fenti típusok közül melyiket válasszuk mindegy, mivel mindkettő ugyanazzal az elektronikával szerelt. Az, hogy van-e értelme kiadni több pénzt egy kijelzővel szerelt tápegységért, azt nem tudjuk. Ugyanis, amikor a kijelzőn az eltérés láthatóvá válik, akkorra a védelem vagy már beindult, vagy a meghibásodott táp már kinyírta a gépünket… miután egy dolog biztos, az hogy a gépünk már nem fog elindulni.

Fentiek fényében mindenki eldöntheti, hogy a csillogást, a pompát választja, vagy az egyszerűséget. Tápegység szempontjából ugyanazt kapja.

Maradhatunk meglévő tápegységünk (amennyiben az nem kiöntött) modernizálása mellett is. Ebben az esetben kell egy kis kézügyesség, viszont cserébe a kinézet megmarad.

probléma
Időközben fény derült egy alapvető problémára az itt írt Mean Well tápegységekkel kapcsolatban.

Az RT-50B és RPT-60B típusok folyamatos áramleadása az +5V DC ágon maximálisan 4A lehet. Ezzel az a gond, hogy Amiga 1200-es gépekhez készített nagyobb sebességű processzoros (40, 50MHz és magasabb órajelű) gyorsítókártyák együttes áramfelvétele közel van az 5A-hez.

Aki tervezi ilyen gyorsítókártya beszerzését Amiga 1200-es számítógéphez, vagy már rendelkezik vele, az itt ismertetett tápegységeket NE válassza. Három lehetőség marad számukra.

Első, hogy beszereznek egy 4,5A-es vasmagos (nehéz), eredeti Amiga tápegységet és azt felújítják.

Második, hogy egy PC-s tápegységet használnak. Ehhez lehet kapni ATX átalakítókat Amigához, vagy a meglévő tápegység Amiga oldali (szekunder) kábelre cserélik a PC-s PC oldali kábeleket.
ATX Amiga tápkábel átalakító innen vásárolható: ATX Amiga tápkábel

Harmadik, hogy olyan Mean Well tápegységet választunk, ami tud +5V DC ágon legalább 5A-t (folyamatos üzemben!). Persze, ezek a tápegységek már nem fognak beleférni az eredeti Commodore tápegységek burkolataiba.

Ilyen tápegységtípus lehet pl. az RT-65A/B és C (a D már nem jó).
A Mean Well RT-65 adatlapja innen tölthető le: MEAN WELL RT-65 adatlap

Mindenkit óva intenénk attól, hogy ezeket a nagyobb méretű Mean Well tápokat burkolat nélkül használja! Ugyanis a 230V AC csatlakozás szabadonálló, az burkolat nélkül kézzel is megérinthető!

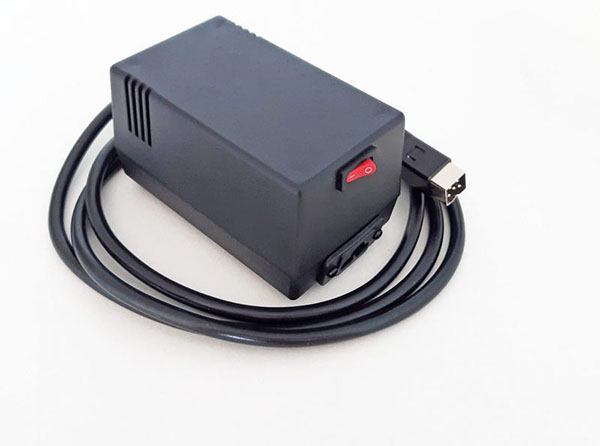

c64psu.com Commodore Amiga 500, 500+, 600 és 1200 tápegységek

c64psu.com Commodore Amiga 500, 500+, 600 és 1200 tápegység

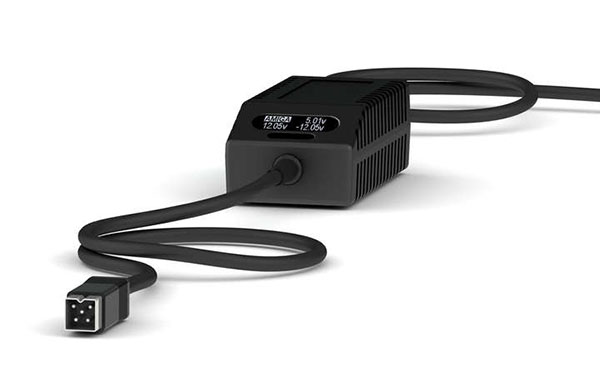

keelog.com Commodore Amiga 500, 500+, 600 és 1200 tápegységek

keelog.com Commodore Amiga 500, 500+, 600 és 1200 tápegység

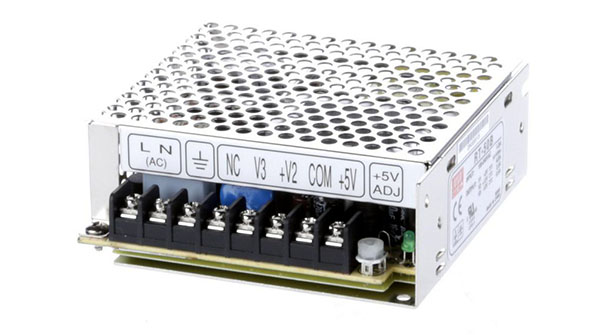

MEAN WELL RT-50B Commodore Amiga 500, 500+, 600 és 1200 csere tápegségpanel

MEAN WELL RT-50B Commodore Amiga 500, 500+, 600 és 1200 csere tápegségpanel

eredeti Amiga tápegységek felújítása, modernizálása
A Commodore Szerviz vállalja eredeti Amiga tápegységek felújítását, modernizálását MEAN WELL RT-50B tápegységgel.

A régi tápegységpanel bontását követően, a szükséges kábelek toldásával, a MEAN WELL RT-50B behelyezésével, melyet csavarral rögzítünk a burkolathoz, majd a burkolat vegyszeres lemosása.

Esztétikailag alul két darab rögzítőcsavart lehet csak látni. Így megmarad az eredeti tápegységünk, csak modernizált belsővel.

Valójában, csak a két rögzítőcsavar fog árulkodni a felújításról, modernizálásról.

Ezzel kapcsolatban egy Facebook posztot itt olvashat: facebook 2020.10.06. poszt
A tápegység adatlapja innen tölthető le: MEAN WELL RT-50B adatlap

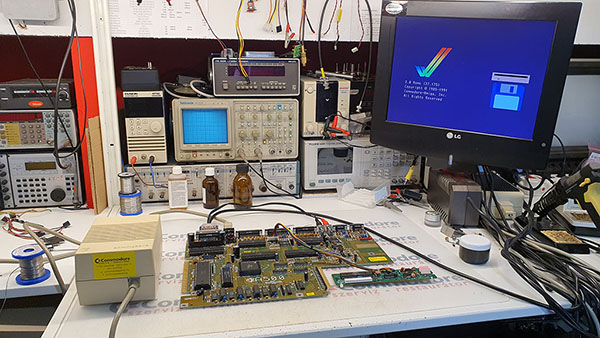

Commodore Amiga 500, 500+, 600 és 1200 tápegység felújítása

Commodore Amiga 500, 500+, 600 és 1200 tápegység felújítása

Commodore Amiga 500, 500+, 600 és 1200 tápegység felújítása

Commodore Amiga 500, 500+, 600 és 1200 tápegység felújítása

Commodore Amiga 500, 500+, 600 és 1200 tápegység felújítása

Commodore Amiga 500, 500+, 600 és 1200 tápegység felújítása

Commodore Amiga 500, 500+, 600 és 1200 tápegység felújítása

Commodore Amiga 500, 500+, 600 és 1200 tápegység felújítása

Commodore Amiga 500, 500+, 600 és 1200 tápegység felújítása

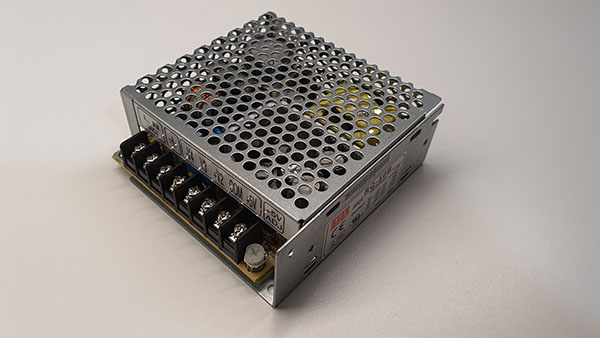

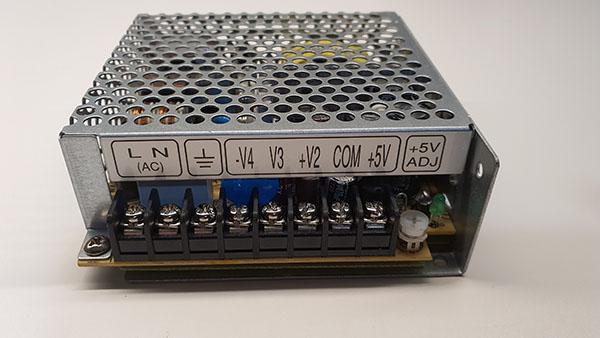

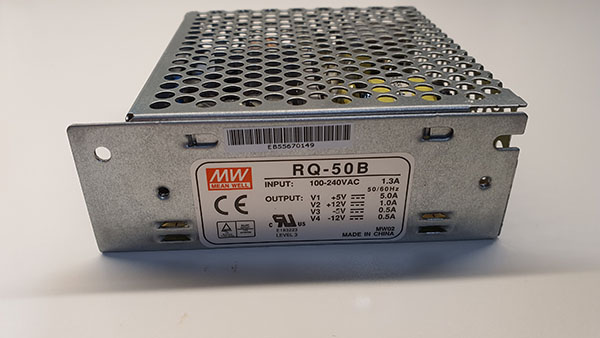

A MEAN WELL RT-50B -nek van egy alternatív változata is, a MEAN WELL RQ-50B. Ez annyiban különbözik az RT változattól, hogy +5VDC ágon 5A tud és van egy plusz -5VDC ága, amit természetesen nem kell bekötni. Valójában ennél a típusnál, csak erre kell figyelni. Mivel ez a tápegység eltér az RT változattól, ezért az ára is drágább. Viszont méretben ugyan abban a házba szerelték, tehát ugyan úgy használható.

Commodore Amiga 500, 500+, 600 és 1200 tápegység felújítása

Commodore Amiga 500, 500+, 600 és 1200 tápegység felújítása

Commodore Amiga 500, 500+, 600 és 1200 tápegység felújítása


eredeti Amiga 600/1200 keskeny tápegységek felújítása, modernizálása
A Commodore Szerviz vállalja eredeti Amiga 600/1200 - úgynevezett - keskeny tápegységek felújítását, modernizálását MEAN WELL RPT-60B tápegységgel.

A régi tápegységpanel bontását követően, MEAN WELL RPT-60B behelyezésével, amelyet csavarral rögzítünk a burkolathoz, majd a burkolat vegyszeres lemosása.

Esztétikailag alul két darab rögzítő csavart lehet csak látni. Így megmarad az eredeti tápegységünk, csak modernizált belsővel.

Valójában, csak a két rögzítő csavar fog árulkodni a felújításról, modernizálásról.

A témával kapcsolatos Facebook posztot itt olvashat: facebook 2020.11.04. poszt
A tápegység adatlapja innen tölthető le: MEAN WELL RPT-60B adatlap


Commodore Amiga 600 és 1200 kicsi tápegység felújítása

Commodore Amiga 600 és 1200 kicsi tápegység felújítása

Commodore Amiga 600 és 1200 kicsi tápegység felújítása

Commodore Amiga 600 és 1200 kicsi tápegység felújítása

Commodore Amiga 600 és 1200 kicsi tápegység felújítása

Commodore Amiga 600 és 1200 kicsi tápegység felújítása

Commodore Amiga 600 és 1200 kicsi tápegység felújítása

Commodore Amiga 600 és 1200 kicsi tápegység felújítása

Commodore Amiga 600 és 1200 kicsi tápegység felújítása

Commodore Amiga 600 és 1200 kicsi tápegység felújítása

Commodore Amiga 600 és 1200 kicsi tápegység felújítása

Commodore Amiga 600 és 1200 kicsi tápegység felújítása

Commodore Amiga 600 és 1200 kicsi tápegység felújítása
