Commodore Szerviz és Restaurátor


LumaFix64

bemutatás
Commodore 64 számítógépünk Composite és S-Video jellel is rendelkezik, így ha lehet törekedjünk a legjobb képminőségre, amit az S-Video jellel érhetünk el.

A modern LCD/LED TV-ken a kép függőleges csíkokkal jelenik meg. Ezt hivatott korrigálni a LumaFix64 módosítás. Azoknak ajánljuk, akik nem akarnak különböző külsős átalakítókat, fúrásokat-faragásokat a gépen (amit egyébként Mi is ellenzünk).

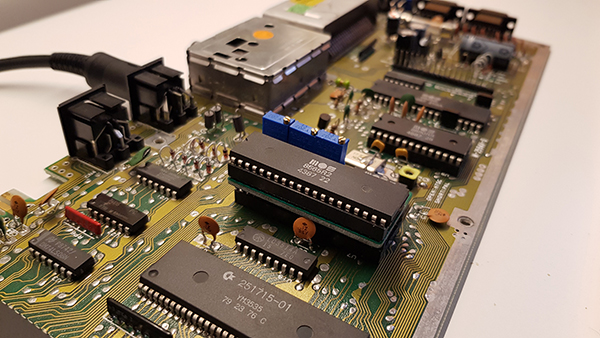

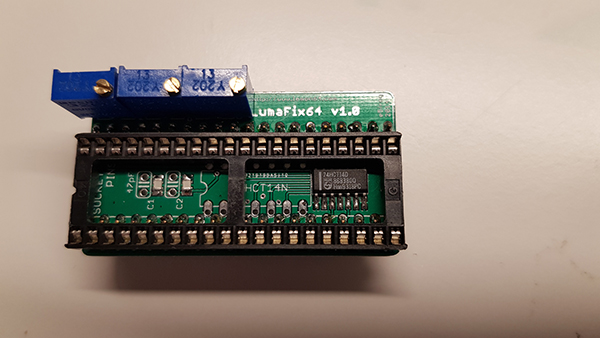

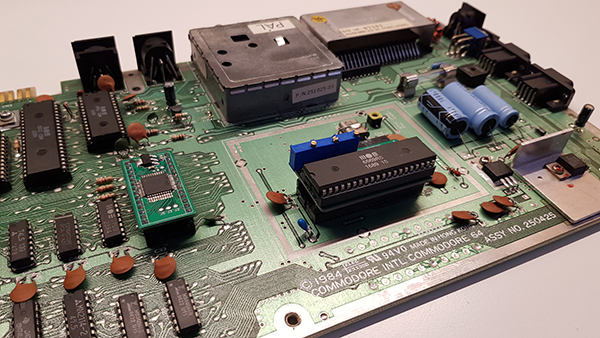

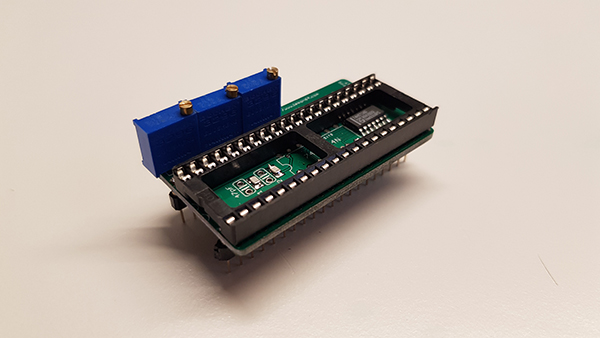

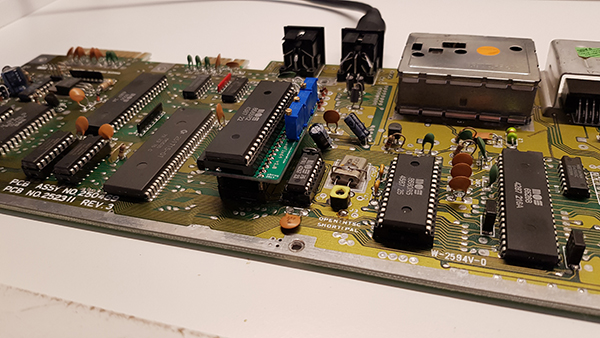

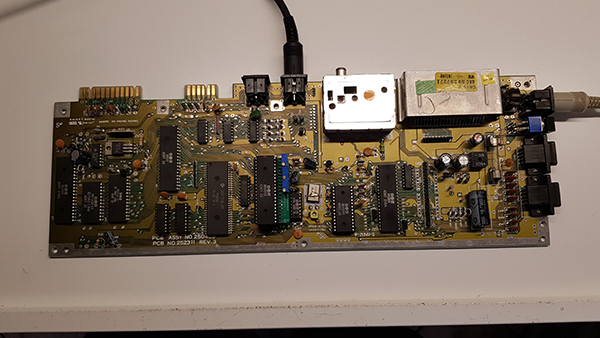

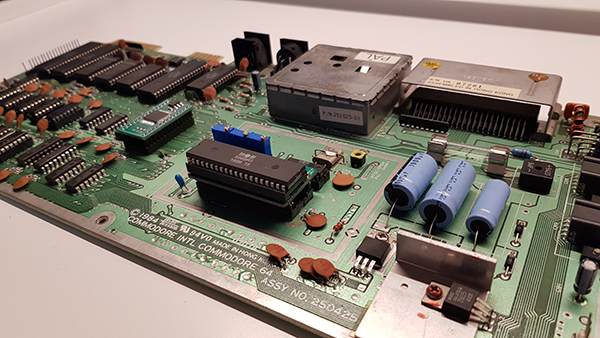

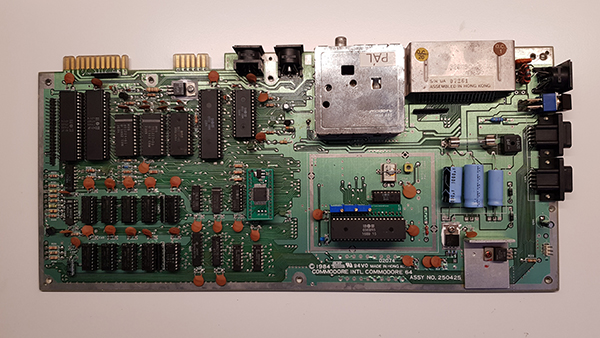

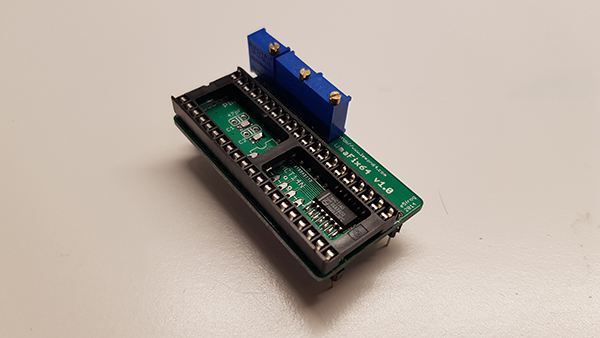

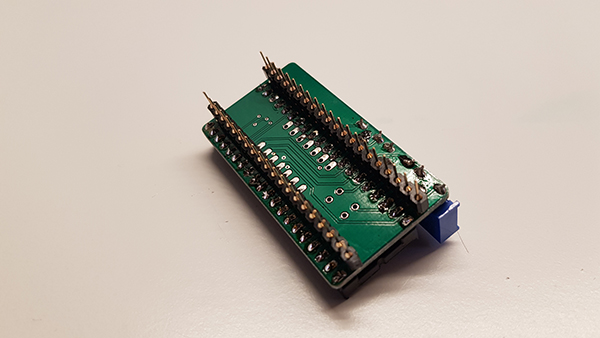

Mivel ezt a módosítást csak a VIC-II IC és annak foglalata közé kell rakni, így nem igazán okozhat gondot ennek behelyezése senkinek. Arra ellenben fokozottan figyelni kell, hogy a panel lábai nagyon vékonyak, emiatt könnyen elhajolhatnak. Szerencsétlen esetben akár még el is törhetnek.

Amennyiben ki kell venni, akkor azt csak óvatos mozgatásokkal szabad megtenni.

Mindemellett van egy hátránya is, mivel a beállított képminőség minden egyes LCD/LED TV-n eltérő lehet, ezért azt egy másik TV-n esetleg újra be kell állítani. Igaz, ha valaki fixen egy megjelenítőn használja, akkor ez nagyon jó megoldás tud lenni.

Mégy egy apró, de fontos gondolat: az S-Video kábel bekötéséből a ~300R ellenállást ki kell venni. Annak így már nem sok értelme van.

„Vékony„ lap esetén ezzel a VIC-II IC-vel lett tesztelve:
MOS 8565R2

„Normál” lap esetében, ezekkel:
MOS 6569R3
MOS 6569R5

Angol nyelvű leírás: breadbox64.com

Facebook oldalunkon részletesebb leírást és nagyobb méretű fotókat is találhat: CommodoreSzerviz

A LumaFix64 itt is megvásárolható: ebay.com

LumaFix64

LumaFix64

LumaFix64

LumaFix64

LumaFix64

LumaFix64

LumaFix64

LumaFix64

LumaFix64

LumaFix64

LumaFix64

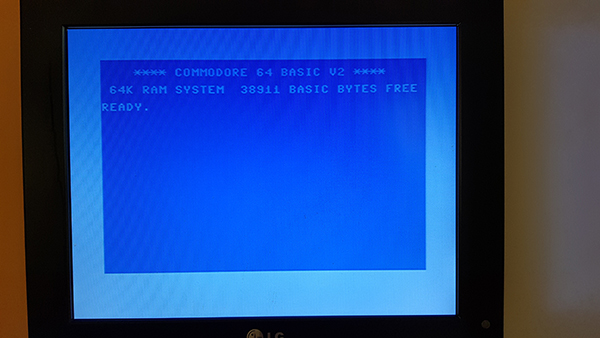

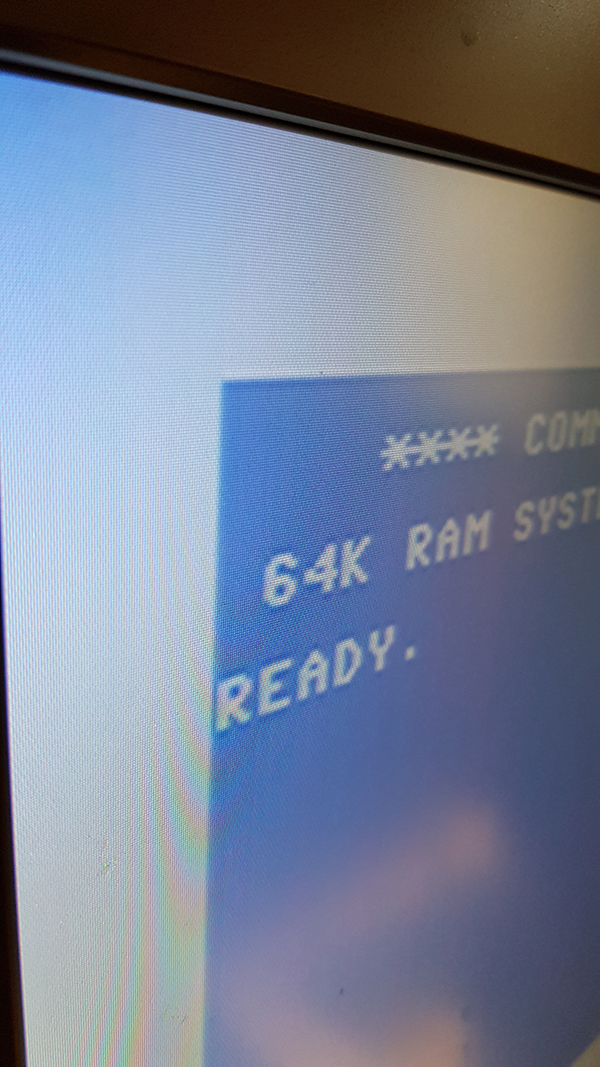

LumaFIX64-el készített képernyőfotó (a képen látható sávok a fotó szinkronizálási hibája)

LumaFix64

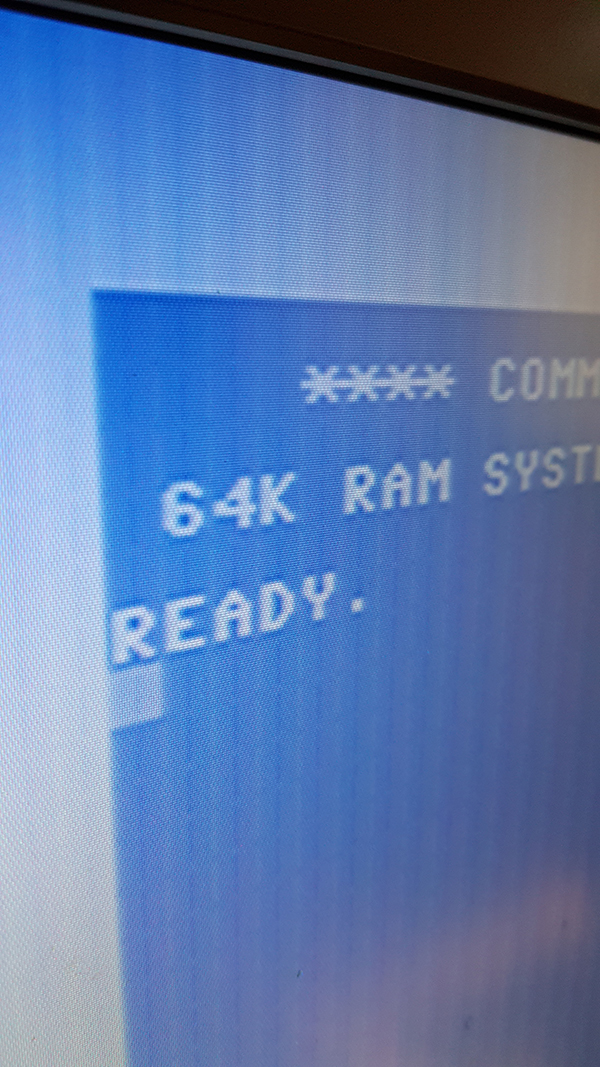

normál képernyőfotó közelről (az LCD megjelenítési hiba jól látható)

LumaFix64 LumaFIX64-el készített közeli képernyőfotó

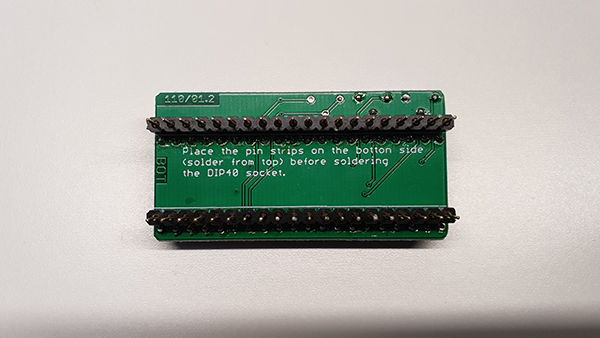

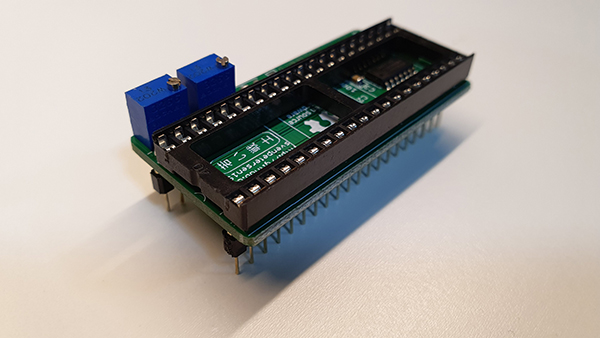

Éliás Sándor által készített LumaFIX64

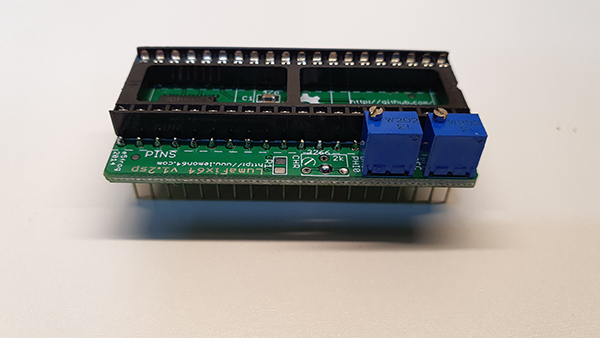

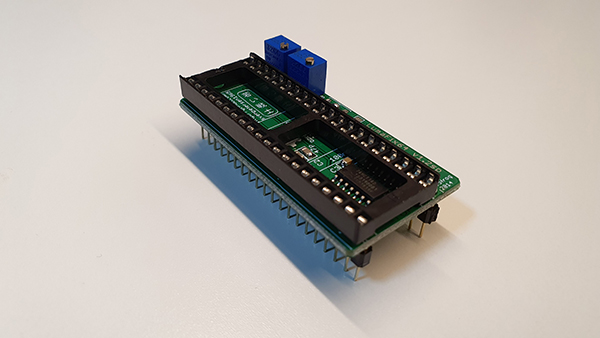

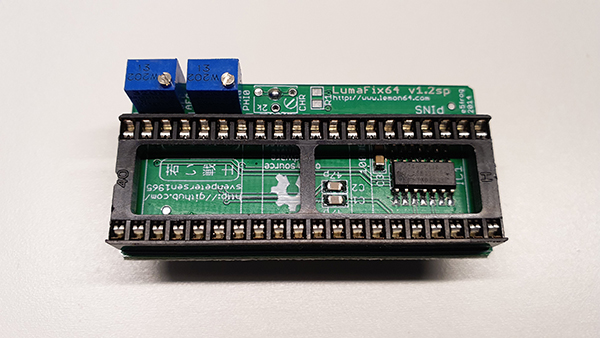

Kis hazánkban Éliás Sándor is készít LumaFIX64-et.

Éliás Sándor elérhetősége: sanyabacsi@swissmail.org

LumaFIX64 Éliás Sándor fejlesztés

LumaFIX64 Éliás Sándor fejlesztés

LumaFIX64 Éliás Sándor fejlesztés

LumaFIX64 Éliás Sándor fejlesztés

LumaFIX64 Éliás Sándor fejlesztés
