Videoton TVC 32K, 64K, 64K+ tápegység modernizálása

modernizálás, vagy felújítás?
Ez egy felettébb jó kérdés, mivel a Videoton TVC tápegysége ugyan kapcsolóüzemű tápegység, de nem túl jó minőségű anyagokból lett összerakva.

2022 előtt még azt mondtam volna felújítás, de ma már egyértelműen azt mondom modernizálás!
Felújítás alatt ezt értem: az összes elektrolit kondenzátor cseréje (Re-Cap), a panel (PCB) két vezetőjének (trace) megerősítése, az R1 ellenállás cseréje nagyobb teljesítményűre és természetesen a tápegység kalibrálása műterhelés mellett.
A felújítást addig preferáltam, ameddig nem láttam, hogy a tápegység transzformátora át nem húz és el nem kezdi a lapokat (PCB) tönkretenni, mint a Commodore Amiga esetében. Ekkortól már el kellett gondolkodni a tápegység modernizálásán Videoton TVC esetében is.

A kapcsolóüzemű tápegységek egyébként két akusztikus jelenséget produkálnak:
Az első fázis, amikor ki/bekapcsoláskor egy apró cisz-t lehet hallani, ekkor a tápegység már haldoklik.
A második fázis, amikor már működés közben is halható pattogó hang. Ekkor már bármikor tönkremehet és viheti magával a számítógépünket is.

A harmadik fázis, amikor már nincs szekunder feszültség, vagy ha van, az értékek nagyon eltérnek a megengedettől: +-12V DC +-13-14V (van amikor +-11V).
A +5V DC nem fog eltérni, mert azon az ágon jó a védelem. Viszont átütéskor a +-12V DC van veszélyben, azon nincs semmi védelem.

Ezért döntöttem én is a Videoton TVC tápegység modernizálása mellett.
Erre a feladatra nagyon jól használható a Commodore Amiga keskeny tápegységnél bevált Mean Well RTP-60B (vagy RPT-60A) orvosi tápegység, melyet szintén a gyári burkolatba helyezünk. Ehhez viszont szükségünk van egy 3D -ot tápegység tartóra.

A tápegység adatlapja innen tölthető le: MEAN WELL RPT-60B adatlap
A tápegység 3D nyomtatott tartója innen tölthető le: Videoton TVC tápegység Mean Well tápegység 3D nyomtatott tartója

A 3D rajzot Papp Péter barátom követte el, ez úton is örök hála érte!

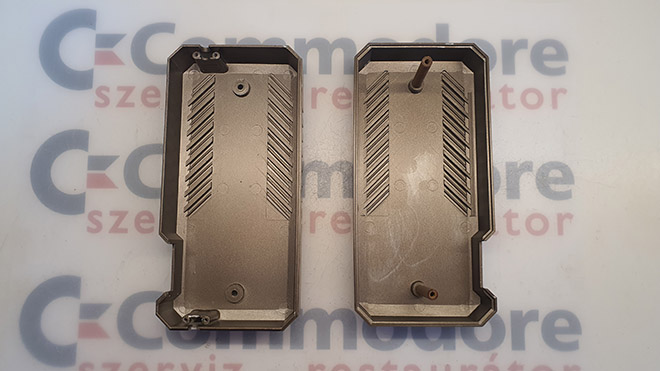

A rajz annyira jól sikerült, hogy összerakáskor a tápegységet fixen tartja a burkolat felében, így az nem lötyög összerakáskor. A burkolat rögzítő átmenő csavarok észre sem veszik a plusz elemet.

A Videoton TVC gyári tápegység adatai a következők:

+5V DC 2A
+12V DC 500mA
-12V DC 100mA

A Mean Well RPT-60B helyettesítő tápegység adatai a következők:

+5V DC 4A
+12V DC 2A
-12V DC 500mA

Ez a modell teljesen jó helyettesítésre. Természetesen választhatunk más modellt is, csak arra figyeljünk, hogy a gyári értékek alatt ne legyen egyik érték sem!

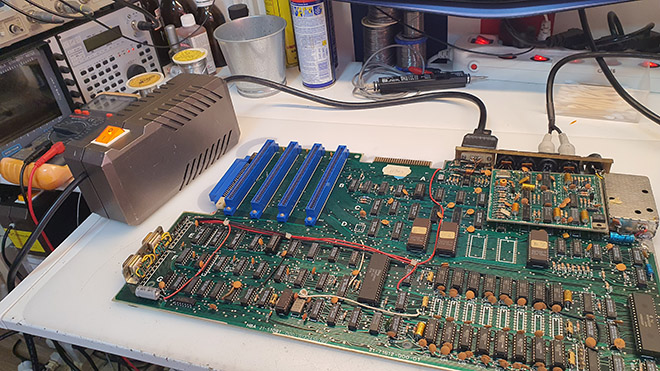

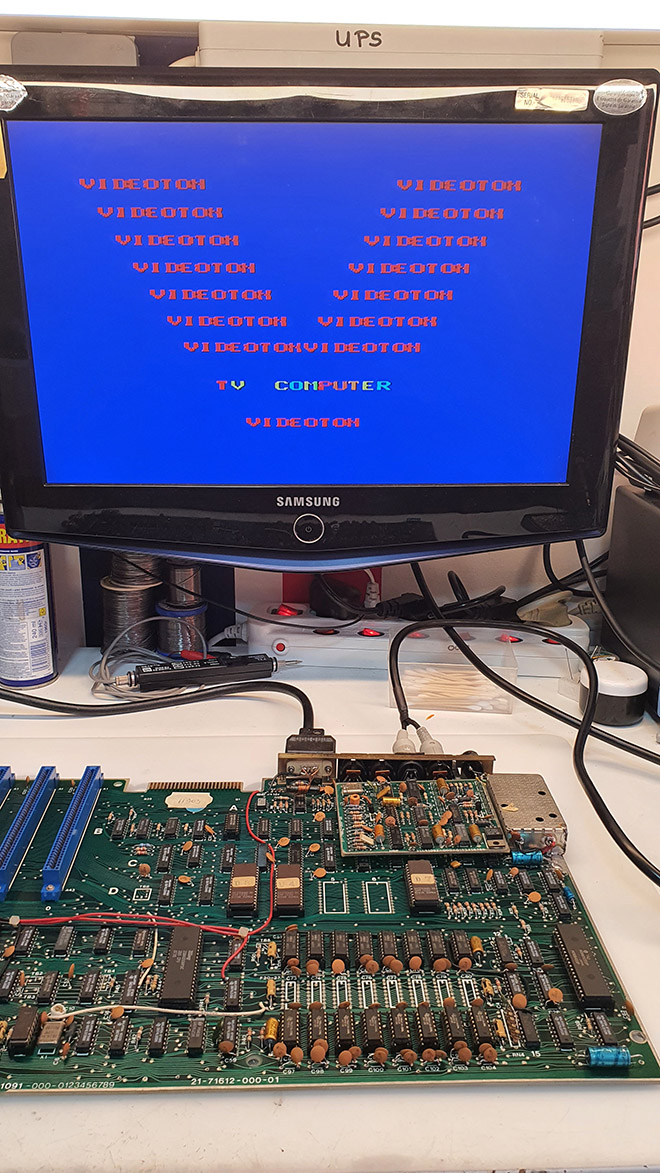

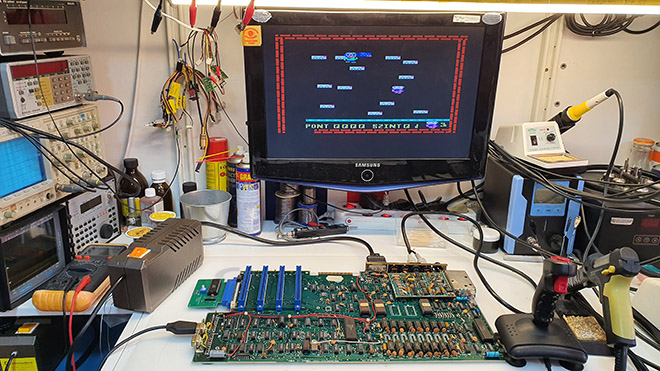

Jó pár modernizált tápegységen vagyunk túl és eddig eggyel sem volt gond használat közben. A huzamosabb használatot is jól bírja és kép/hanghiba sem lépett fel velük.

Videoton TVC tápegység modernizálásával kapcsolatos facebook posztot itt olvashatod: facebook poszt

A MEAN WELL RPT-60A, B tápegység

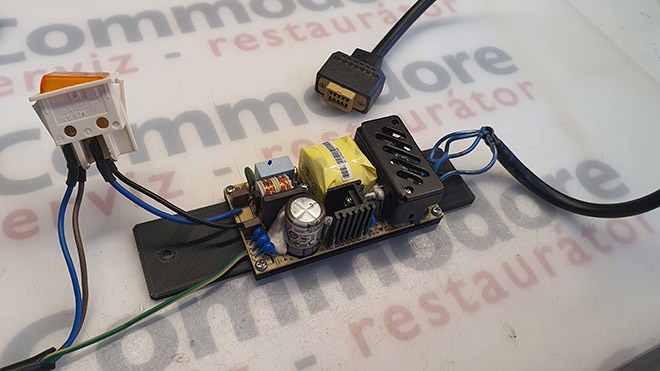

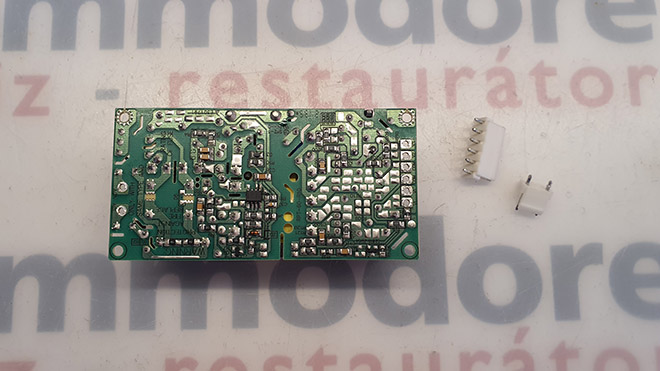

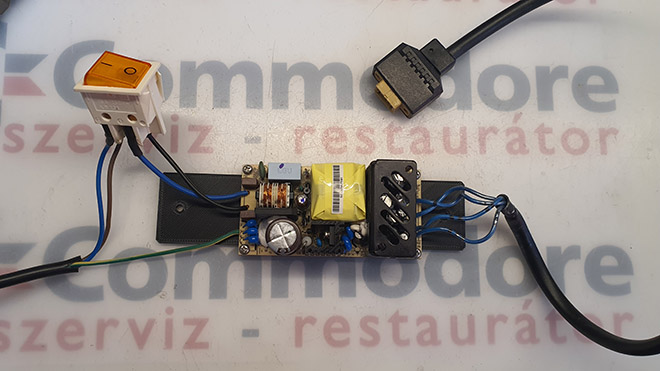

A tápegység mind primer (erősáramú), mind szekunder (gyengeáramú) oldalon tartalmaz egy-egy csatlakozó aljzatot. Eldönthető, hogy csatlakozót építünk hozzá, vagy azt kiforrasztva egyszerűen a helyére forrasztjuk be a kábeleket. Én a forrasztást választottam.

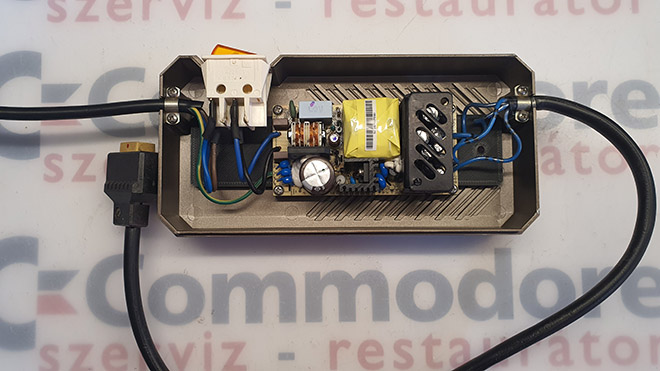

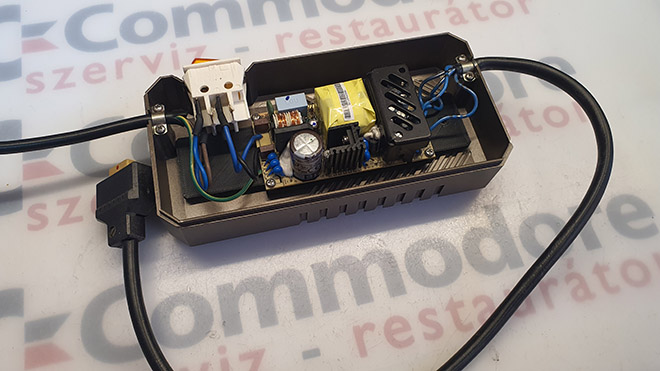

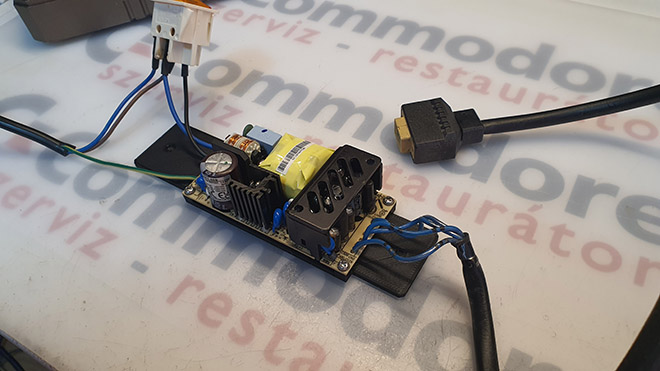

A Videoton TVC tápegység modernizálása

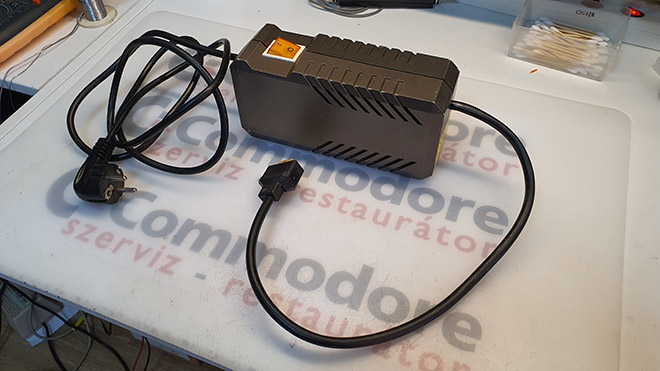

Modernizáláskor a gyári kapcsolót cserélem, mivel az összes felújított, vagy modernizált tápegységben rossz volt. Plusz a primer oldali betáp kábelt cserélem háromeres, földelt kábelre, öntött dugvillával. Ezt a kapacsolóüzemű tápegységet földelni kell.

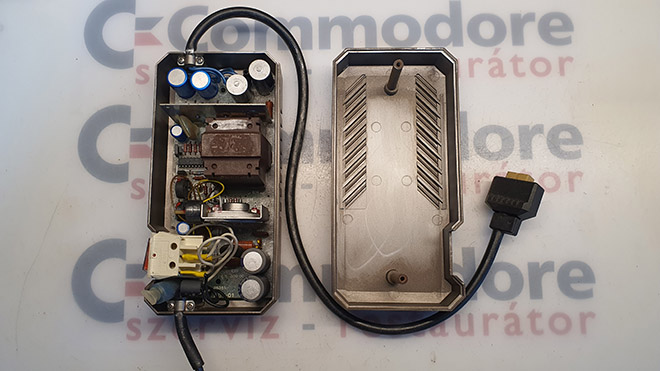

A Videoton TVC gyári tápegység belseje

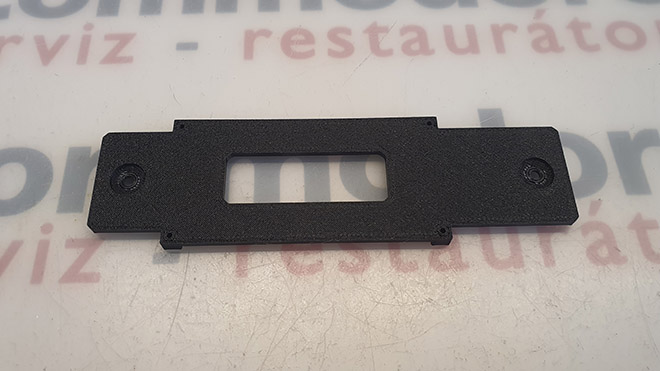

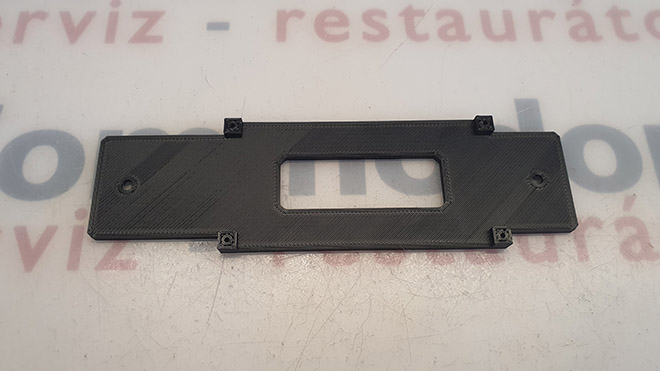

A Papp Péter által tervezett 3D-s Mean Well RPT-60B tápegységtartó
