Commodore Amiga, Commodore PC javítása

ezen típusok javítása
Érdemes említést tenni róla, hogy mely típusok javítását vállaljuk biztosan.

Ezek a típusok a következők:

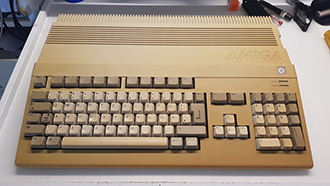

Commodore Amiga 500/500+

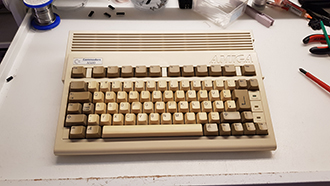

Commodore Amiga 600
Commodore Amiga 1200

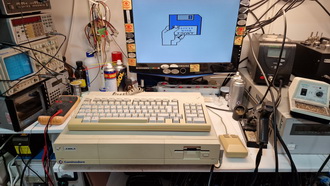

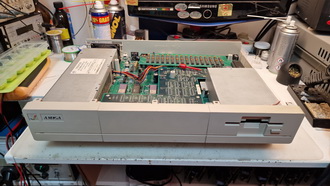

Commodore Amiga 1000/2000/3000/4000

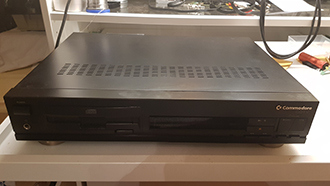

Commodore Amiga CDTV és kiegészítők
Commodore Amiga CD32

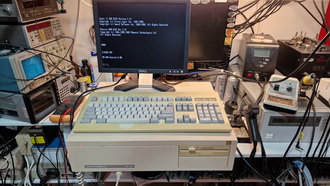

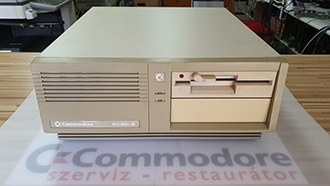

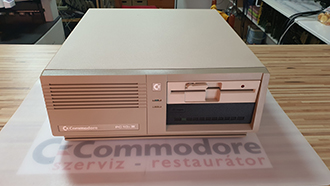

Commodore PC-I/PC-5/PC-10/PC-20/PC-30/PC-40/PC-50/PC-60
Commodore 386

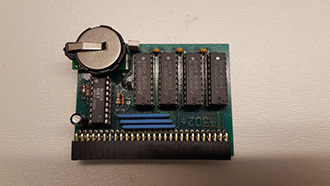

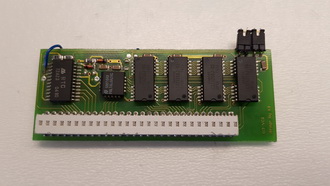

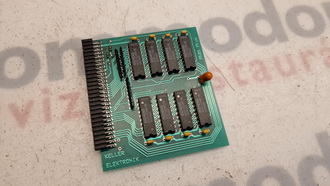

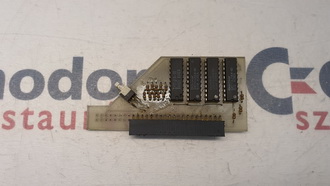

Commodore A501/502 és clone traptor memóriabővítők
Commodore A520 RF modulátor

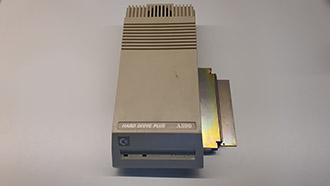

Commodore A590 és clone (pl. ROCTEC) külső memóriabővítő, merevlemez vezérlő
Commodore Amiga tankegér
Commodore 1403/1405/1407/1428/1428/1428X/1432D/1432V/1930 VGA monitorok
Commodore 1930-II/1930-III/1934/1935/1935LR/1936/1936LR VGA monitorok
Commodore 1936A/1936ALR/1940/1942/1944S/1950/1960 VGA monitorok
Commodore Ranger 15/Ranger 21 VGA monitorok
Commodore clone (pl. ESCOM) VGA monitorok
Commodore 1010/1011/1411 és clone (pl. ZYDEC, AMITECH, AF) külső floppymeghajtó
Commodore Amiga belső floppymeghajtó
Commodore Amiga tápegység


ezeket nem vállaljuk

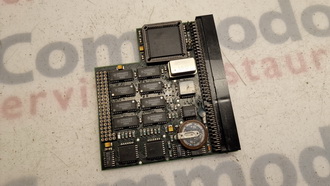

Commodore Amiga turbókártyák, belső IC-re helyezhető memóriabővítők javítása.

Eredeti Commodore Amiga CD32 tápegységek javítása.
Sajnos a gyári tápegységek burkolatukban kiöntöttek, így azok javítása lehetetlen, vagy elég körülményes, ezért ennek javítását sem tudjuk vállalni.

Belső/külső FDD javítása.
Egy időben próbálkoztunk a javításukkal, az eredmény az lett, hogy egy darabig működtek, aztán ismét nem. Ezért az FDD-ket módosított PC-s FDD-vel, vagy GOTEK-kel helyettesítjük.

kiegészítők gyártása, átalakítások készítése

  • Commodore Amiga 500 belső 512kB RAM bővítés, kérésre CHIP/"FAST" RAM kapcsolóval
  • Commodore Amiga 500+ belső 2MB RAM bővítés, kérésre CHIP/"FAST" RAM kapcsolóval
  • Commodore 1700, 1764 REU 512kB RAM bővítés
  • Commodore Amiga 500 512kB-os belső RAM bővítés
  • Commodore Amiga 500+ 1MB-os belső RAM bővítés
  • Commodore Amiga 500/500+ 1.3/3.1 KS ROM választó (panelra szerelt)
  • Commodore Kickstart ROM írása
jó tudni
Javításkor/restauráláskor minden készülék esetében (ha még nem történt meg) alap szervizelési szolgáltatás:
  • teljes alakhelyes (axial/radial) elektrolit kondenzátor csere (Re-Cap)
  • PCB és burkolat, billentyűzet vegyszeres mosása
  • PCB kifolyt elektrolit folyadék, akkumulátor maró lúg semlegesítése, gyanta foltok eltávolítása (javítást követően is)
  • forrasztások, alkatrészek mikroszkópos vizsgálata, szükség szerinti pótlás, javítás
  • kilazult, sérült IC foglalatok, rozsdás, rohadt alkatrészek cseréje
  • AGA PCB trace és pad javítása, pótlása, megmart ónfelületek újraónozása
  • érintkezők kontakt tisztítása
  • meghajtók esetében tisztítás, teljes alakhelyes (axial/radial) elektrolit kondenzátor csere (Re-Cap), olajozás és szíjcsere, fej gyári pozícióba állítása (fixálással)
  • PCB áramfelvétel vizsgálata
  • DiagROM futtatása, 30 perces szoftveres tesztelés
  • billentyűzetfólia csere (bevált típussal)
  • burkolati gumitalp pótlása (alak és színhelyes)
Tápegységek esetében:
  • műterheléses vizsgálat
  • teljes alakhelyes (axial/radial) elektrolit kondenzátor csere (Re-Cap), secunder és bypass területeken LowESR tipusokkal
  • kimeneti, védelmi és indító feszültségek korrigálása
  • sérült csatlakozóvégek (230V AC, illetve kisfeszültségű) lecserélése

jó tudni felújításra, javításra beadott Amigák esetében
Elmúlt évek tapasztalatai alapján a felújításra beadott Amigák esetében jó tudni a következőket.

Minden felújításra, javításra beadott Amiga, ami még nem lett felújítva, nagy valószínűséggel FDD hibás. Vagy hamarosan az lesz, az esetek 90%-ban szinte mind hibás, de ami még működik is nagyon gyorsan elromlik. Próbálkoztunk ezen FDD-k javításával, de aztán későbbiekben mindegyik más-más hibával megállt. Ezért ezeket javítani nem érdemes. Sok esetben elektrolit kondenzátor csere ideiglenesen megoldást jelent, de a végeredmény mindig ugyanaz, a meghajtó egy idő után megáll.

Egy időben Amiga 600, 1200, 3000 és 4000-es esetében átalakított PC-s FDD-ket lehetett kapni. Előfordulnak lelkes amatőrök, akik még a mai napig alakítanak át Amigára PC-s FDD-t, így ezeket érdemes még beszerezni. Azt azért tudni kell, hogy Amiga 500 és 500 Plusz esetében ezek a PC-s FDD-k közvetlenül nem építhetők be, ahhoz a rögzítő csavarokhoz távolságtartókat kell szerkeszteni. Ilyen átalakított PC-s FDD-t, pár ezresért lehet vásárolni.
Erről bővebben itt olvashat: PC-s FDD Amigához

Amennyiben lehetséges, mi minden esetben a belső GOTEK-et preferáljuk. A GOTEK segítségével nemcsak a lemez képfájlokat lehet lejátszani, hanem oda vissza is másolhatunk fájlokat. Aki maga vásárolja meg ezeket a belső GOTEK-eket, ne feledje megvenni hozzá a táp és adatkábelt is. Ugyanis, a gyári kábelek a GOTEK-hez rövidek… belső GOTEK-et, kábelekkel kb. 19.000.- HUF összegért lehet vásárolni szállítással és átváltással.
Erről bővebben itt olvashat: GOTEK belső

Aki mégis ragaszkodik az FDD-hez és GOTEK-et is szeretne, akkor belső, vagy külső meghajtóként használhatja mindkét megoldást. Amennyiben több Amiga számítógéppel is rendelkezik, akkor talán érdemesebb a külső FDD-t átalakítani GOTEK meghajtóra és azt használni mindegyik géphez. Külső GOTEK-et kb. 21.000.- HUF összegért lehet vásárolni szállítással és átváltással.
Erről bővebben itt olvashat: GOTEK külső

További probléma szokott lenni a billentyűzet fóliákkal. Az esetek 50%-ban, sajnos ezeket cserélni kell. Sok esetben pont egy–két kritikus gomb szokott inaktív lenni, mint pl. az Amiga, Space vagy éppen a Return gomb… ezek nélkül nem sokat tudunk kezdeni gépükkel. Egy jó tanács, nem a gumis érintkező kopik el, így nem kell szétszedni és cserélgetni. Biztosak lehetünk benne, hogy a fólia a ludas.

Billentyűzet fóliákat egy időben a szerviz is gyártatott itthon, de mivel a gyártó típusonként meghatározta a minimális gyártási mennyiséget, ezért a szerviz már nem gyártat billentyűzet fóliát. Ezért külföldről kell rendelni dupla áron… billentyűzet fólia Amiga számítógéphez kb. 13.000.- HUF szállítással és átváltással.

Amit még jó tudni, hogy Amiga 500 és 500 Plusz gépekhez kétfajta billentyűzet fóliát gyártottak. Az első generációs fólia kétrétegű, két kivezetésű. Ezt a fóliatípust már nem gyártja senki. Így, ha ez a típusú billentyűzet rossz, akkor vagy billentyűzetet kell cserélni, vagy fóliát és a hozzá tartozó elektronikát is. Minden gyártó az utolsó generációs fóliát gyártja, ami egy kivezetésű.

Amiga 500 esetében érdemes beletenni egy DF0/1 váltót, hogy külső FDD-ről (vagy GOTEK-ről) tudjon boot-olni a gép. Ennek ára kb. 5.000.- HUF szállítással és átváltással. Amiga 500 Plus gép esetében ezt nem kell beletenni, mert azokban fejlettebb Kiskstart található, amik alapból tudnak külső meghajtóról boot-olni. Magasabb verziószámú Kiskstart ROM behelyezhető Amiga 500-as gépbe is, de abban az esetben azok a játékok nem fognak elindulni, amik 1.2, vagy 1.3-as Kiskstart-ot igényelnek, ezt mérlegelni kell. Persze, kapható 1.3/3.xx Kickstart váltó is Amiga 500 és 500 Plusz gépekhez, de ennek sok értelme nincs a lap típusok memória használata miatt.
Erről bővebben itt olvashat: DF0/1 váltó, 1.3/3.1 KS váltó

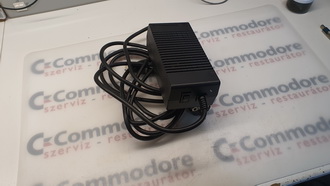

Időközben további probléma is felmerült az Amiga tápegységekkel. Ezért Amiga 500 és 500 Plusz esetében a tápegységeket azonnal cserélni, vagy átalakítani szükséges.
Erről bővebben itt olvashat: Amiga PSU

Felújításkor minden esetben feltöltésre kerülnek (foglalattal) az alaplapi (CHIP) RAM-ok, Rev. 6 és 8-as alaplapok esetében. Ezeket későbbiekben akkor érdemes feltölteni DRAM-mal és jumperelni, ha kifejezetten zenélni, vagy éppen rajzolni szeretnénk Amiga számítógépünkkel.

Amiga 500 vásárlása esetén jó tudni, amennyiben azt nem piszkálták, hogy a piros POWER LED-es gépben Rev. 5, míg a zöld POWER LED-es gépekben Rev. 6/8-as alaplap található. Ez azért fontos információ, mert a Rev. 6/8-as alaplapok átalakíthatók könnyen 500 Plusz-os gépre.

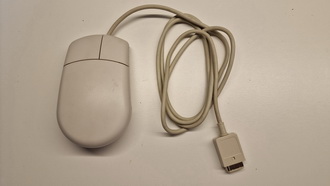

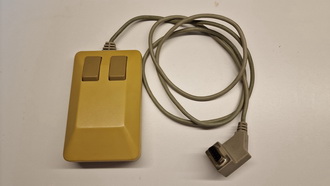

Az Amiga számítógépekhez túlnyomó részt, tankegeret adtak, adnak. Ezeket is fel kell újítani, mert az egerek kétharmadában már kapcsolóhibásak is. Ezek nem működnek, vagy csak nehézkesen.

Amennyiben Amiga 500, 500 Plusz, 600 és 1200-es számítógépünk nem rendelkezik trapdoor RAM bővítéssel, akkor azt érdemes beszerezni.
Erről bővebben itt olvashat: A500 RAM bővítő, A1200 RAM bővítő

Amiga számítógépekről további információkat, tapasztalatokat itt olvashat, első lépések: Commodore Amiga

Amiga 500 Plusz azonnali felújítása
Amiga 500 Plusz esetében a fő gondot a lúgos folyadékkal feltöltött RTC (óra) akkumulátor okozza (Varta akkumulátor). Ez a lúg annyira károsítja az alaplapot, hogy azok csak 50%-ban menthetőek. Ráadásul az akkumulátor annyi lúgot tartalmaz, hogy annak gőze az alaplapon több helyen is lecsapódik, melynek hatására pl. a CPU, Denise, Gary IC-k környékén is elkezdi káros hatását.

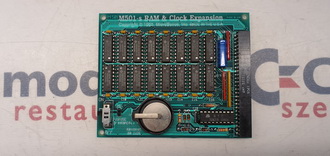

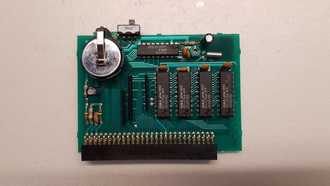

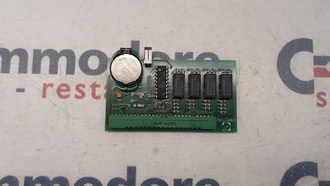

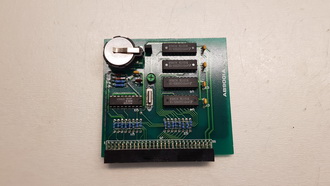

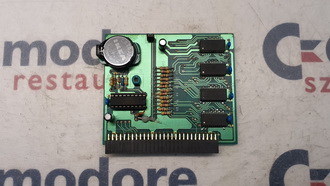

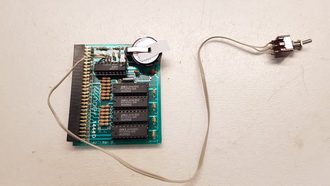

Ugyanez a probléma jelent gondot Amiga 500 esetében, amiben órás trapdoor RAM-ot használtak. Ezek az órás trapdoor RAM-ok is egytől egyig lúgos akkumulátort használtak. Szerencsére ebben az esetben csak a RAM modulok mennek tönkre és alaplapon csak pár foglalat oxidálódik.

AGA-s gépek azonnali felújítása
Szót kell ejteni az AGA-s gépek, konkrétan az SMD technológiás (felületszerelt) Amiga 600, 1200, 4000 és CD32 gépek azonnali felújításáról.

Amiga esetében az SMD (felületszerelt) technológiás alaplapok felújítása azért fontos, mert a chip elektrolit kondenzátorok elektrolit folyadéka lúgos kémhatású, ezért a panelon lévő vezetőket (trace) és forrfüleket (pad) egyszerűen szétmarja. Vezetők esetében még pár átkötést el lehet végezni, de több esetén a lap már nem biztos, hogy stabilan fog működni. Forrfülek hiányában nem lehet hova felforrasztani az alkatrészeket.

További gondot jelent az alkatrészek alá beszivárgó lúg további maró hatása. Ezért a chip kondenzátorok környékén a passzív elemeket (ellenállások, diódák, kerámia kondenzátorok, tranzisztorok) le kell bontani és cserélni kell, míg az IC-ket újra kell rakni a lúg semlegesítése után. Ellenkező esetben pár hónap elteltével már a lap nagy valószínűséggel nem menthető. Ezért nem elegendő (lelkes amatőrök által alkalmazott), csak elektrolitikus kondenzátorok cseréje. Ebben az esetben borítékolható a lapok további károsodása.

A fellelt és vásárolt AGA-s gépek kb. 50%-a még működik, másik fele kép, hanghibával rendelkezik, sok esetben már fekete képpel indul. Ez utóbbi hibák esetén, mostanában sok lap már nem is menthető. Amennyiben a fő IC-k nem hibásodnak meg, akkor az alkatrészek felhasználhatók Re-Amiga építéséhez. A Re-Amiga annyit tesz, hogy újonnan legyártott panelokra fel lehet építeni újra gépünket. Ebben az esetben, amely alkatrészt meg lehet még újonnan vásárolni, akkor azt építjük fel, amit pedig már nem lehet kapni, azt a meglévő panelról bontjuk le.

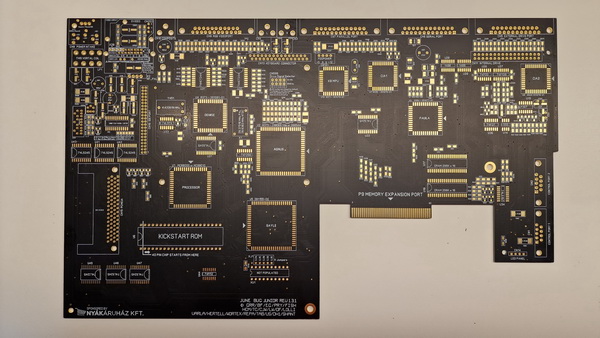

További hibát találtunk az Amigák esetében a Delay és BPF kockák tönkremeneteleként, amit viszont egyelőre nem tudunk javítani. Jelenleg Re-Amigákból tudunk kinyerni még működő alkatrészt, de ezek száma nagyon véges. Erről bővebben itt olvashat: Delay és BPF beszerzése, helyettesítése
